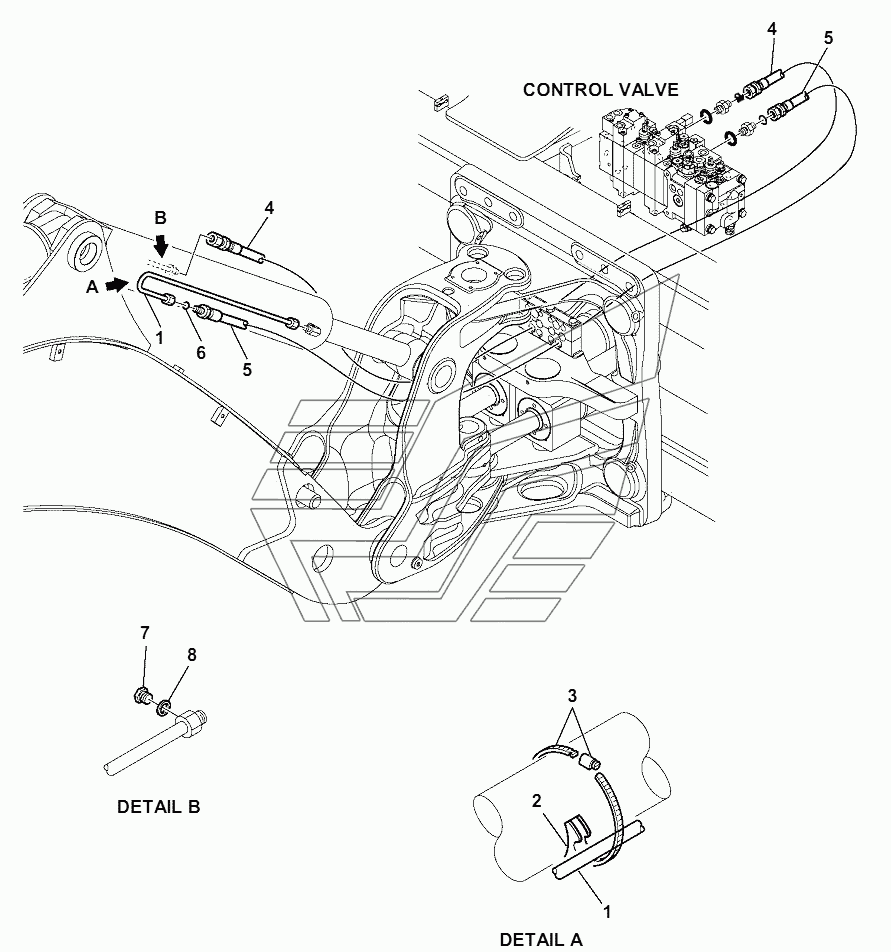

HYDRAULIC PIPING (BOOM CYLINDER LINE) WB93R-5E0. Каталог 2018г.

HYDRAULIC PIPING (BOOM LOCKING LINE) WB93R-5E0 HYDRAULIC PIPING (ARM LINE) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PIPE

Заводской номер: 42N-62-12370 Количество на модель: 1
42N-62-12370
1
2

Номер детали на чертеже:

2

U-BOLT

Заводской номер: 22E-62-11570 Количество на модель: 1
22E-62-11570
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 21D-09-82530 Количество на модель: 1
21D-09-82530
1
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 42N-62-12730 Количество на модель: 1
42N-62-12730
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 42N-62-14681 Количество на модель: 1
42N-62-14681
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 02896-11018 Количество на модель: 1
02896-11018
1
7

Номер детали на чертеже:

7

PLUG

Заводской номер: 21D-09-55120 Количество на модель: 1
21D-09-55120
1
8

Номер детали на чертеже:

8

GASKET

Заводской номер: 22L-62-24660 Количество на модель: 1
22L-62-24660
1
