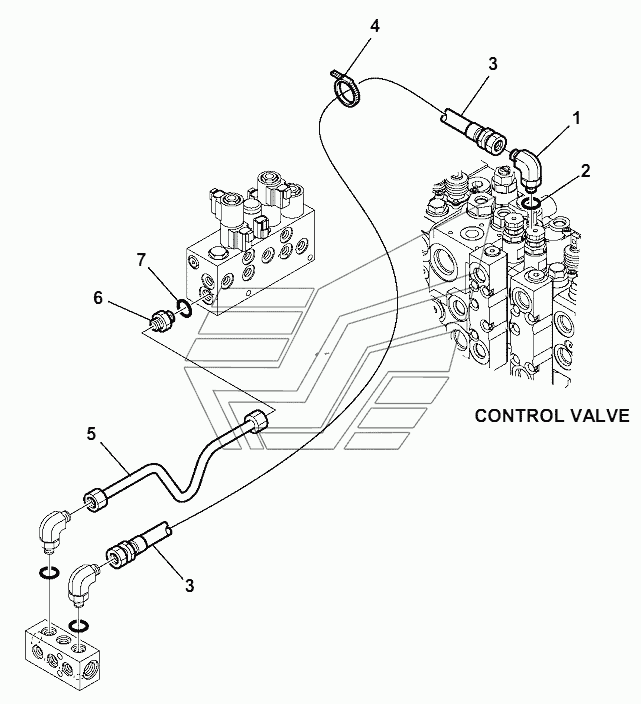

HYDRAULIC PIPING (SERVOCONTROL RETURN LINE) WB93R-5E0. Каталог 2018г.

HYDRAULIC PIPING (SERVOCONTROL FEED LINE) WB93R-5E0 HYDRAULIC PIPING (SERVOCONTROL RETURN LINE) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ELBOW

Заводской номер: 22E-09-11610 Количество на модель: 1
22E-09-11610
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 37B-09-88006 Количество на модель: 1
37B-09-88006
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 42N-63-11570 Количество на модель: 1
42N-63-11570
1
4

Номер детали на чертеже:

4

BAND

Заводской номер: 08034-20834 Количество на модель: 1
08034-20834
1
5

Номер детали на чертеже:

5

PIPE

Заводской номер: 42N-62-12841 Количество на модель: 1
42N-62-12841
1
6

Номер детали на чертеже:

6

UNION

Заводской номер: 21D-09-51190 Количество на модель: 1
21D-09-51190
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 21D-09-69910 Количество на модель: 1
21D-09-69910
1
