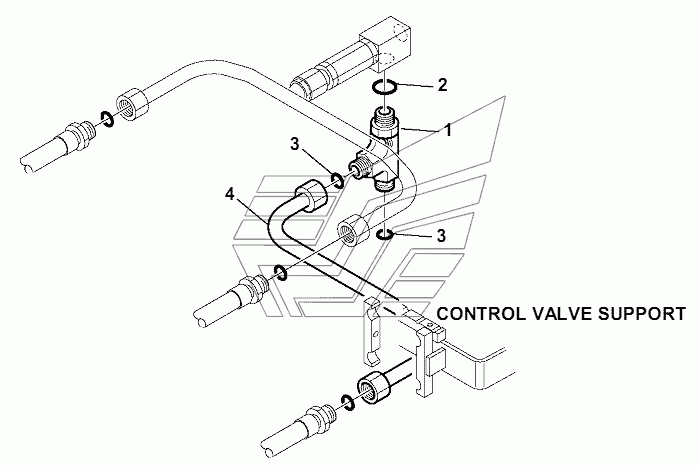

HYDRAULIC PIPING (RETURN LINE) WB93R-5E0. Каталог 2018г.

HYDRAULIC PIPING (RETURN LINE) WB93R-5E0 HYDRAULIC PIPING (RETURN LINE) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TEE

Заводской номер: 37D-09-7T910 Количество на модель: 1
37D-09-7T910
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 37B-09-15217 Количество на модель: 1
37B-09-15217
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 37B-09-15021 Количество на модель: 2
37B-09-15021
2
4

Номер детали на чертеже:

4

PIPE

Заводской номер: 42N-62-12550 Количество на модель: 1
42N-62-12550
1
HYDRAULIC PIPING (RETURN LINE) WB93R-5E0 HYDRAULIC PIPING (RETURN LINE) WB93R-5E0
