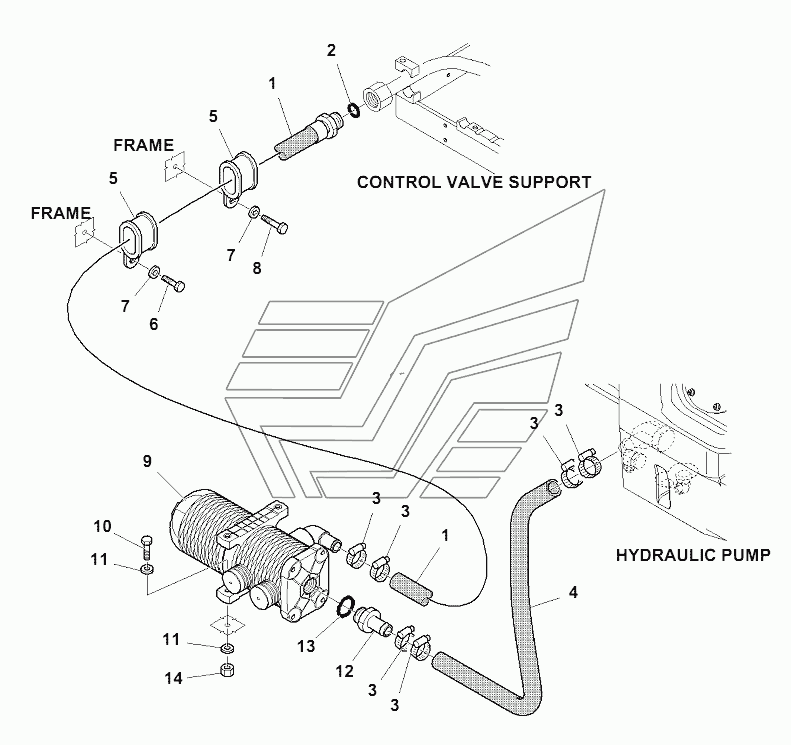

HYDRAULIC PIPING (RETURN LINE) WB93R-5E0. Каталог 2018г.

HYDRAULIC PIPING (RETURN LINE) WB93R-5E0 HYDRAULIC PIPING (RETURN LINE) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 42N-62-12252 Количество на модель: 1
42N-62-12252
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 37B-09-15021 Количество на модель: 1
37B-09-15021
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 37A-09-5J007 Количество на модель: 6
37A-09-5J007
6
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 42N-62-14251 Количество на модель: 1
42N-62-14251
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 37A-09-5N505 Количество на модель: 2
37A-09-5N505
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01016-51040 Количество на модель: 1
01016-51040
1
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
9

Номер детали на чертеже:

9

FILTER

Заводской номер: 42N-62-12310 Количество на модель: 1
42N-62-12310
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81040 Количество на модель: 2
01010-81040
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-11232 Количество на модель: 4
01643-11232
4
12

Номер детали на чертеже:

12

UNION

Заводской номер: 42N-09-11210 Количество на модель: 1
42N-09-11210
1
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 37B-09-15217 Количество на модель: 1
37B-09-15217
1
14

Номер детали на чертеже:

14

NUT

Заводской номер: 21D-09-24190 Количество на модель: 2
21D-09-24190
2
HYDRAULIC PIPING (RETURN LINE) WB93R-5E0 HYDRAULIC PIPING (RETURN LINE) WB93R-5E0
