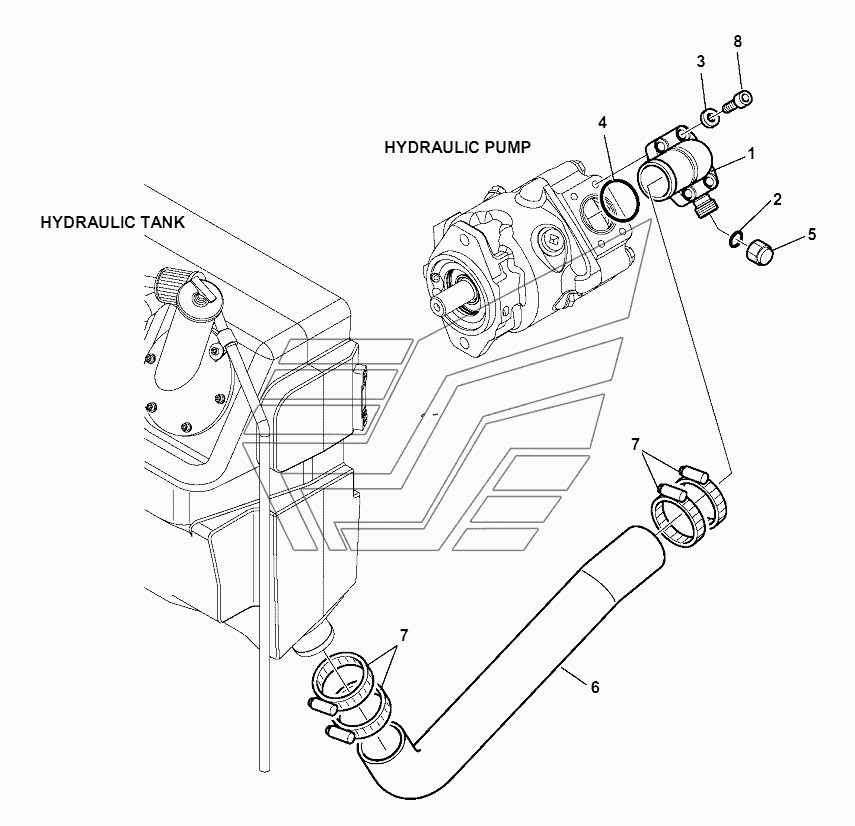

HYDRAULIC PIPING (SUCTION LINE) WB93R-5E0. Каталог 2018г.

CONTROL VALVE FIXING WB93R-5E0 HYDRAULIC PIPING (DELIVERY LINE) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FLANGE

Заводской номер: 42N-62-14210 Количество на модель: 1
42N-62-14210
1
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 42N-62-12151 Количество на модель: 1
42N-62-12151
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 02896-11018 Количество на модель: 1
02896-11018
1
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 21D-09-73710 Количество на модель: 4
21D-09-73710
4
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 37B-09-15834 Количество на модель: 1
37B-09-15834
1
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 02789-10628 Количество на модель: 1
02789-10628
1
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 42N-62-14140 Количество на модель: 1
42N-62-14140
1
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 07289-00070 Количество на модель: 4
07289-00070
4
8

Номер детали на чертеже:

8

BOLT, HEXAGON SOCKET HEAD

Заводской номер: 01252-71240 Количество на модель: 4
01252-71240
4
