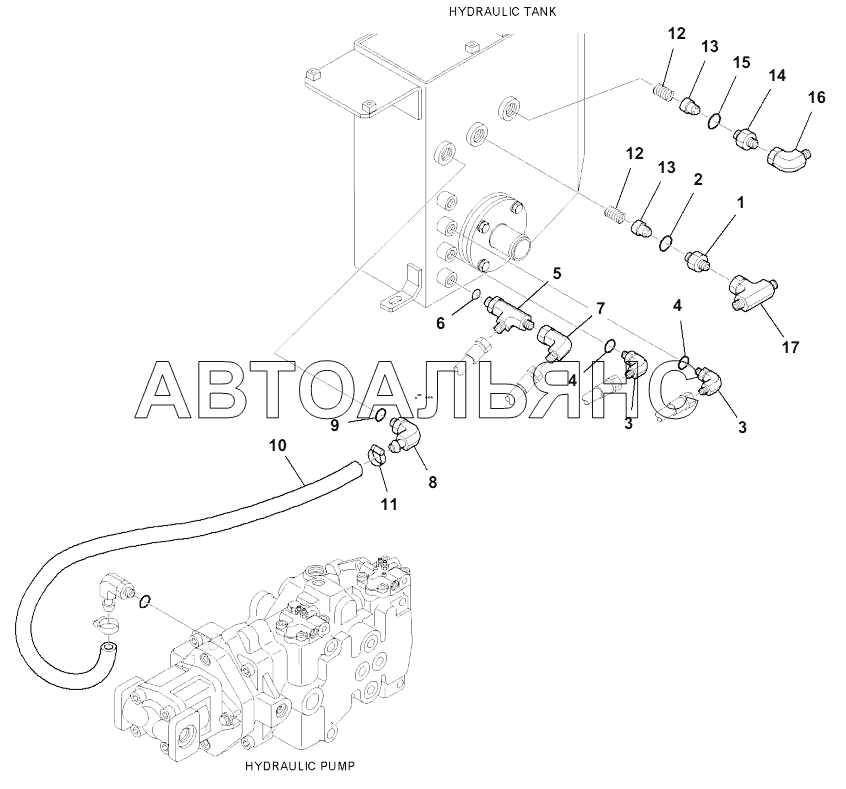

H0110-001002 HYDRAULIC OIL TANK, DRAIN LINE Погрузчик SK820. Каталог 2015г.

H0110-001001 HYDRAULIC OIL TANK Погрузчик SK820 H0120-001001 CONTROL VALVE, STANDARD (1/11) Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
10
11
12
13
14
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Union

Заводской номер: 37A-60-11720 Количество на модель: 1
37A-60-11720
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 37B-09-15119 Количество на модель: 1
37B-09-15119
1
3

Номер детали на чертеже:

3

Elbow

Заводской номер: 21D-09-51630 Количество на модель: 2
21D-09-51630
2
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 21D-09-69910 Количество на модель: 1
21D-09-69910
1
5

Номер детали на чертеже:

5

Tee

Заводской номер: 21D-09-58350 Количество на модель: 1
21D-09-58350
1
7

Номер детали на чертеже:

7

Elbow

Заводской номер: 21D-09-55620 Количество на модель: 1
21D-09-55620
1
8

Номер детали на чертеже:

8

Elbow

Заводской номер: 37A-62-10070 Количество на модель: 1
37A-62-10070
1
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 02892-03037 Количество на модель: 1
02892-03037
1
10

Номер детали на чертеже:

10

Sleeve

Заводской номер: 37A-62-13260 Количество на модель: 1
37A-62-13260
1
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 07281-00259 Количество на модель: 1
07281-00259
1
12

Номер детали на чертеже:

12

Spring

Заводской номер: 37B-09-2B064 Количество на модель: 2
37B-09-2B064
2
13

Номер детали на чертеже:

13

Nozzle

Заводской номер: 37A-62-13290 Количество на модель: 2
37A-62-13290
2
14

Номер детали на чертеже:

14

Union

Заводской номер: 37A-60-11730 Количество на модель: 1
37A-60-11730
1
16

Номер детали на чертеже:

16

Elbow

Заводской номер: 37D-09-31606 Количество на модель: 1
37D-09-31606
1
17

Номер детали на чертеже:

17

Union

Заводской номер: 21D-09-56910 Количество на модель: 1
21D-09-56910
1
