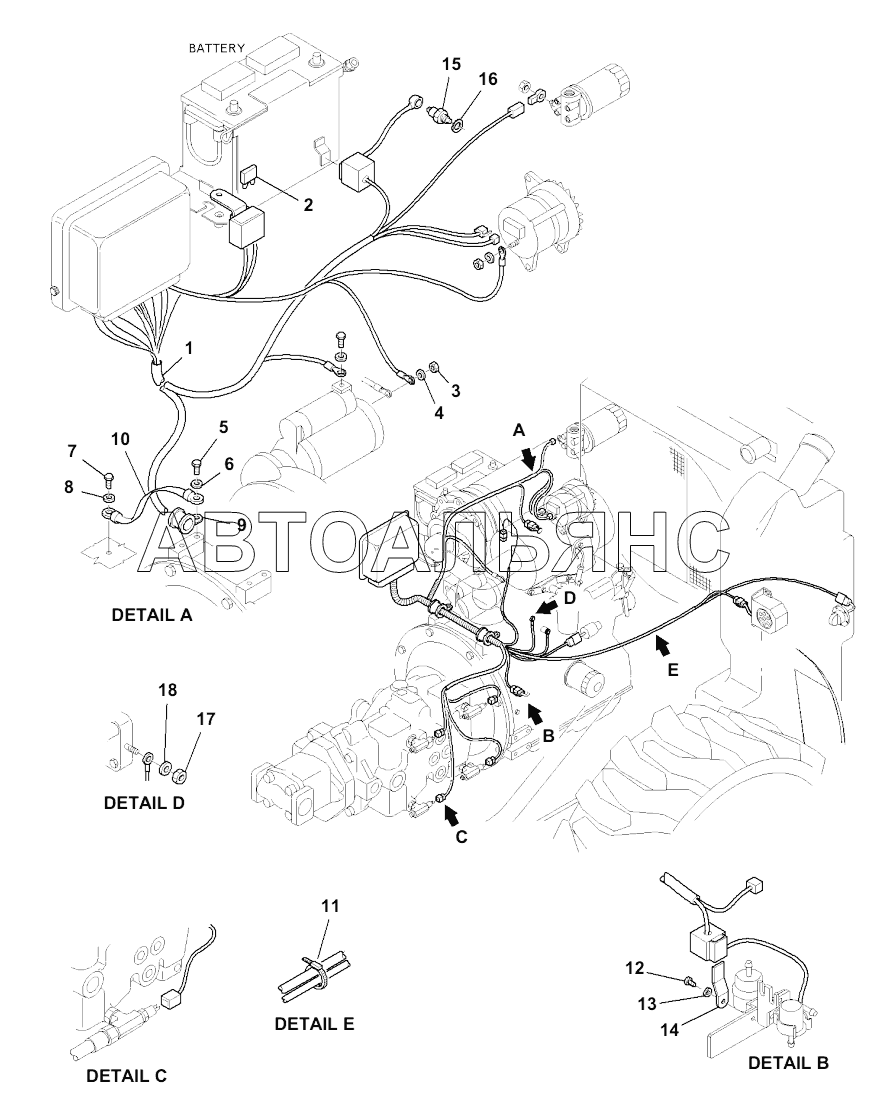

E0200-001002 ELECTRIC WIRING, WIRE HARNESS, ENGINE (2/2) Погрузчик SK820. Каталог 2015г.

E0200-001001 ELECTRIC WIRING, WIRE HARNESS, ENGINE (1/2) Погрузчик SK820 E0200-001003 ELECTRIC WIRING, WIRE HARNESS, ENGINE, BATTERY CABLE Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wiring harness, engine line

Заводской номер: 37A-06-11312 Количество на модель: 1
37A-06-11312
1
2

Номер детали на чертеже:

2

Fuse

Заводской номер: 22E-06-11620 Количество на модель: 1
22E-06-11620
1
3

Номер детали на чертеже:

3

NUT

Заводской номер: 01580-10806 Количество на модель: 1
01580-10806
1
4

Номер детали на чертеже:

4

WASHER, SPRING

Заводской номер: 01602-20825 Количество на модель: 1
01602-20825
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-11032 Количество на модель: 1
01643-11032
1
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 04434-52310 Количество на модель: 2
04434-52310
2
10

Номер детали на чертеже:

10

Cable

Заводской номер: 37A-06-11260 Количество на модель: 1
37A-06-11260
1
11

Номер детали на чертеже:

11

BAND

Заводской номер: 08034-20519 Количество на модель: 8
08034-20519
8
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-80816 Количество на модель: 1
01010-80816
1
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-10823 Количество на модель: 1
01643-10823
1
14

Номер детали на чертеже:

14

Bracket

Заводской номер: 22E-06-12430 Количество на модель: 3
22E-06-12430
3
15

Номер детали на чертеже:

15

Temperature sensor

Заводской номер: 7861-92-3320 Количество на модель: 1
7861-92-3320
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: 37A-01-11430 Количество на модель: 1
37A-01-11430
1
17

Номер детали на чертеже:

17

NUT

Заводской номер: 01580-10605 Количество на модель: 1
01580-10605
1
18

Номер детали на чертеже:

18

WASHER, SPRING

Заводской номер: 01602-20619 Количество на модель: 1
01602-20619
1
