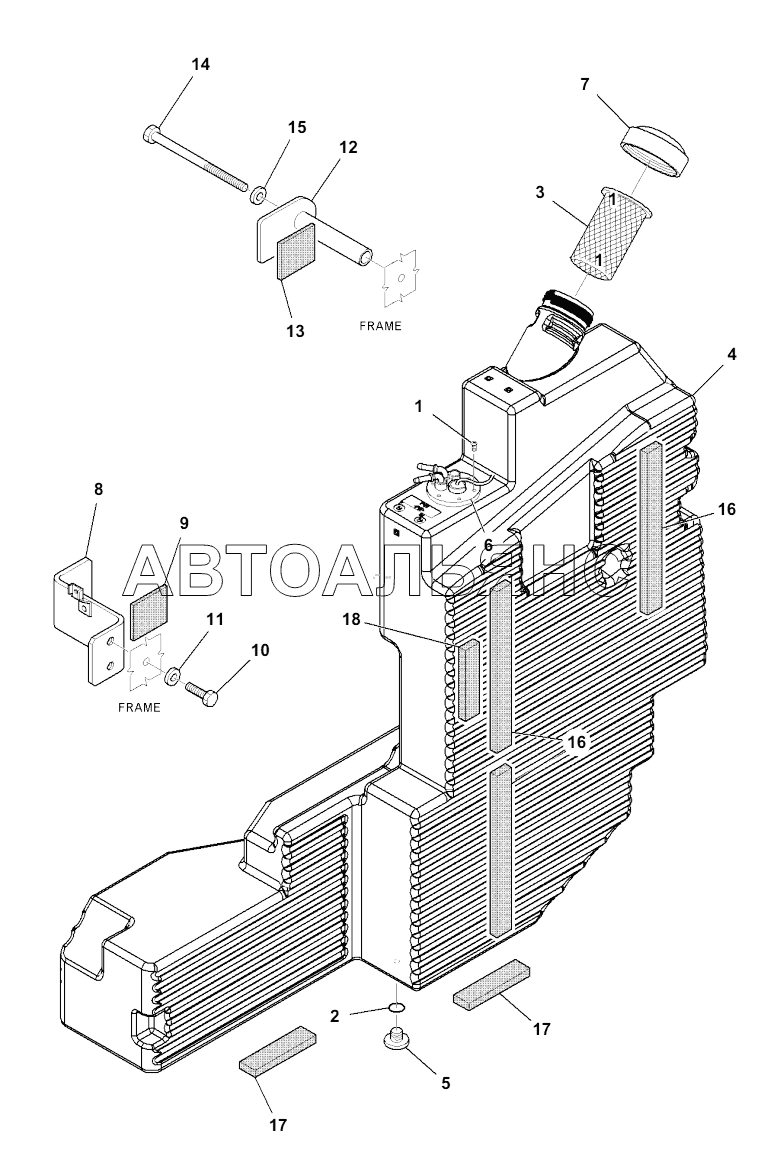

D0100-001001 FUEL TANK, TANK RELATED PART Погрузчик SK820. Каталог 2015г.

C0100-001004 COOLING SYSTEM, HYDRAULIC DRAIN LINE Погрузчик SK820 D0100-001002 FUEL TANK, PIPING Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Fuel tank, assembly

Заводской номер: 37B-04-11800 Количество на модель: 1
37B-04-11800
1
1

Номер детали на чертеже:

1

SCREW

Заводской номер: 01023-10516 Количество на модель: 6
01023-10516
6
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 02892-03024 Количество на модель: 1
02892-03024
1
3

Номер детали на чертеже:

3

STRAINER

Заводской номер: 21W-09-R1350 Количество на модель: 1
21W-09-R1350
1
4

Номер детали на чертеже:

4

Fuel tank

Заводской номер: 37B-04-11810 Количество на модель: 1
37B-04-11810
1
5

Номер детали на чертеже:

5

Plug

Заводской номер: 37B-04-11820 Количество на модель: 1
37B-04-11820
1
6

Номер детали на чертеже:

6

Sensor level

Заводской номер: 37B-04-11840 Количество на модель: 1
37B-04-11840
1
7

Номер детали на чертеже:

7

Cap, assembly

Заводской номер: 3A6-04-11800 Количество на модель: 1
3A6-04-11800
1
8

Номер детали на чертеже:

8

Bracket

Заводской номер: 37B-04-11410 Количество на модель: 1
37B-04-11410
1
9

Номер детали на чертеже:

9

Gasket

Заводской номер: 37A-04-11430 Количество на модель: 1
37A-04-11430
1
10

Номер детали на чертеже:

10

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
12

Номер детали на чертеже:

12

Bracket

Заводской номер: 37A-04-11420 Количество на модель: 1
37A-04-11420
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01011-81030 Количество на модель: 1
01011-81030
1
16

Номер детали на чертеже:

16

Gasket

Заводской номер: 37A-04-11380 Количество на модель: 3
37A-04-11380
3
17

Номер детали на чертеже:

17

Gasket

Заводской номер: 37A-46-11630 Количество на модель: 2
37A-46-11630
2
18

Номер детали на чертеже:

18

Gasket

Заводской номер: 37A-46-11620 Количество на модель: 1
37A-46-11620
1
