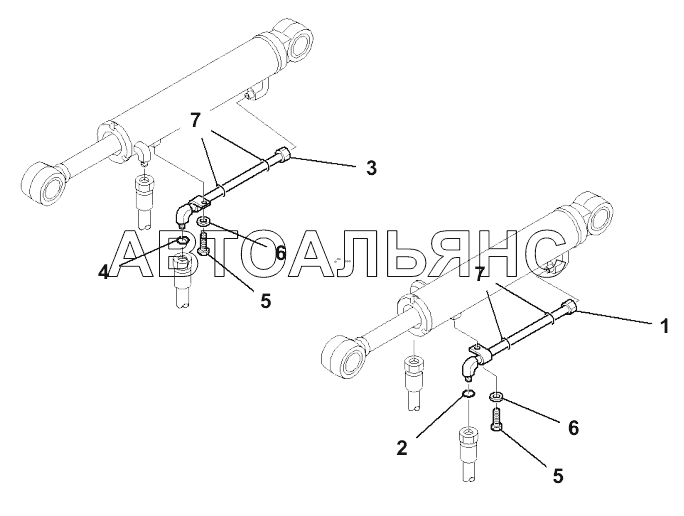

T4150-001003 ARM, BUCKET CYLINDER, CONNECTING PARTS Погрузчик SK820. Каталог 2015г.

T4150-001002 ARM, R.H. BUCKET CYLINDER, INNER PARTS Погрузчик SK820 T4150-001004 ARM, BUCKET CYLINDER PIN Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe

Заводской номер: 37A-6C-11211 Количество на модель: 1
37A-6C-11211
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 02896-11012 Количество на модель: 1
02896-11012
1
3

Номер детали на чертеже:

3

Pipe

Заводской номер: 37A-6C-11311 Количество на модель: 1
37A-6C-11311
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-80816 Количество на модель: 2
01010-80816
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-10823 Количество на модель: 2
01643-10823
2
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 37A-70-11430 Количество на модель: 4
37A-70-11430
4
