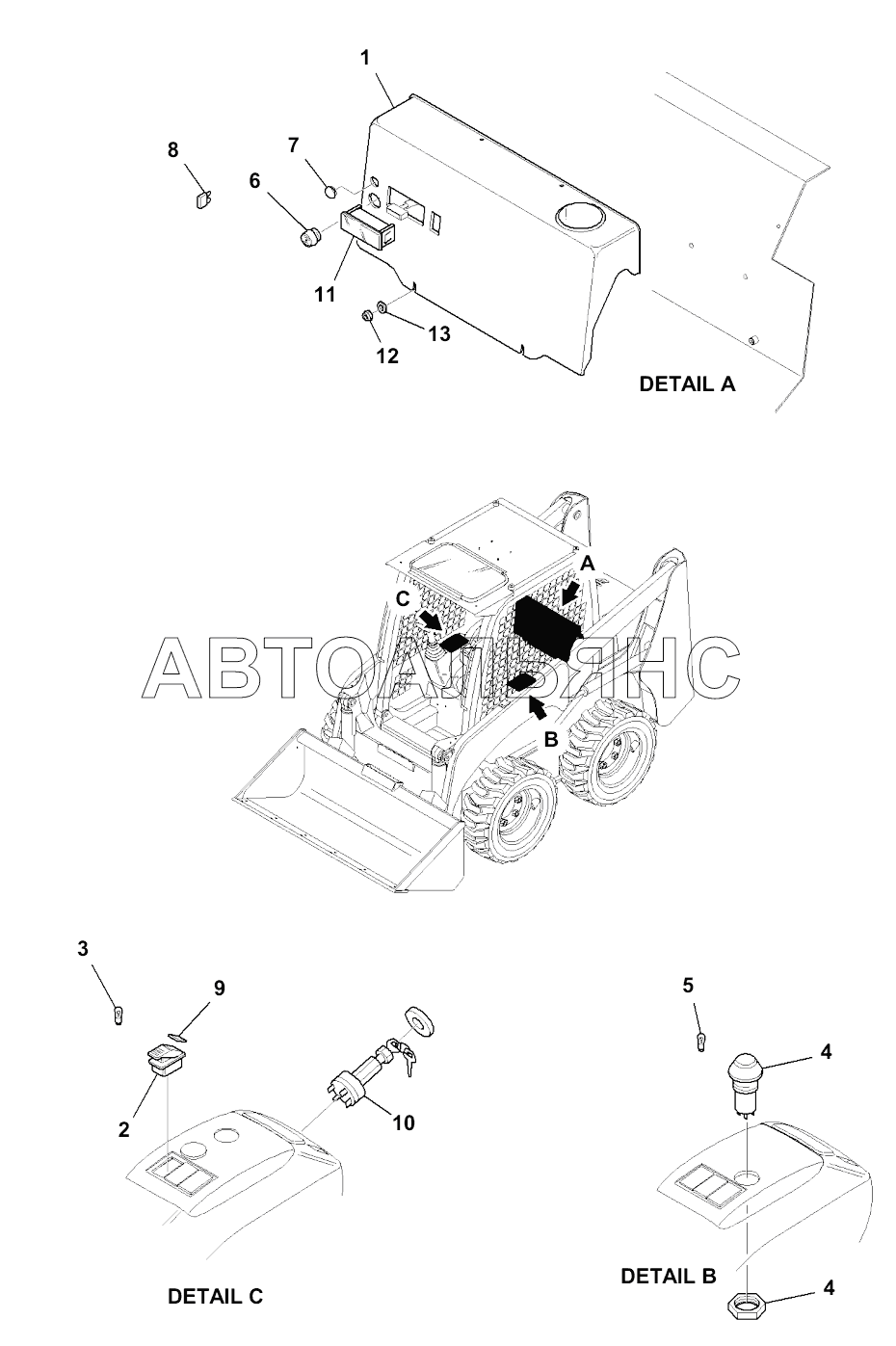

K4290-001002 CAB, ELECTRICAL SYSTEM, ELECTRIC PARTS Погрузчик SK820. Каталог 2015г.

K4290-001001 CAB, ELECTRICAL SYSTEM, WIRING HARNESS Погрузчик SK820 K4290-001003 CAB, ELECTRICAL SYSTEM, WIRING HARNESS Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
6
7
8
8
8
8
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rear protection

Заводской номер: 37A-54-14181 Количество на модель: 1
37A-54-14181
1
2

Номер детали на чертеже:

2

Switch, assembly

Заводской номер: 22E-06-12280 Количество на модель: 1
22E-06-12280
1
3

Номер детали на чертеже:

3

Bulb

Заводской номер: 21D-06-12110 Количество на модель: 1
21D-06-12110
1
4

Номер детали на чертеже:

4

Switch, assembly

Заводской номер: 37A-06-11411 Количество на модель: 1
37A-06-11411
1
4

Номер детали на чертеже:

4

Switch, assembly

Заводской номер: 37A-06-13910 Количество на модель: 1
37A-06-13910
1
6

Номер детали на чертеже:

6

BUZZER

Заводской номер: 22E-06-11830 Количество на модель: 1
22E-06-11830
1
7

Номер детали на чертеже:

7

PLUG

Заводской номер: 22L-09-R1D90 Количество на модель: 1
22L-09-R1D90
1
8

Номер детали на чертеже:

8

FUSE

Заводской номер: 21D-06-11790 Количество на модель: 2
21D-06-11790
2
8

Номер детали на чертеже:

8

Fuse

Заводской номер: 22L-09-R2T50 Количество на модель: 1
22L-09-R2T50
1
8

Номер детали на чертеже:

8

FUSE

Заводской номер: 21D-06-11820 Количество на модель: 3
21D-06-11820
3
8

Номер детали на чертеже:

8

FUSE

Заводской номер: 21D-06-11830 Количество на модель: 2
21D-06-11830
2
8

Номер детали на чертеже:

8

FUSE

Заводской номер: 21D-06-11810 Количество на модель: 3
21D-06-11810
3
9

Номер детали на чертеже:

9

Light glass

Заводской номер: 885141236 Количество на модель: 1
885141236
1
10

Номер детали на чертеже:

10

STARTING BLOCK

Заводской номер: 20S-06-31130 Количество на модель: 1
20S-06-31130
1
11

Номер детали на чертеже:

11

Fuse box, assembly

Заводской номер: 21D-06-11780 Количество на модель: 1
21D-06-11780
1
12

Номер детали на чертеже:

12

NUT

Заводской номер: 21D-09-24160 Количество на модель: 2
21D-09-24160
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 21U-54-31250 Количество на модель: 2
21U-54-31250
2
