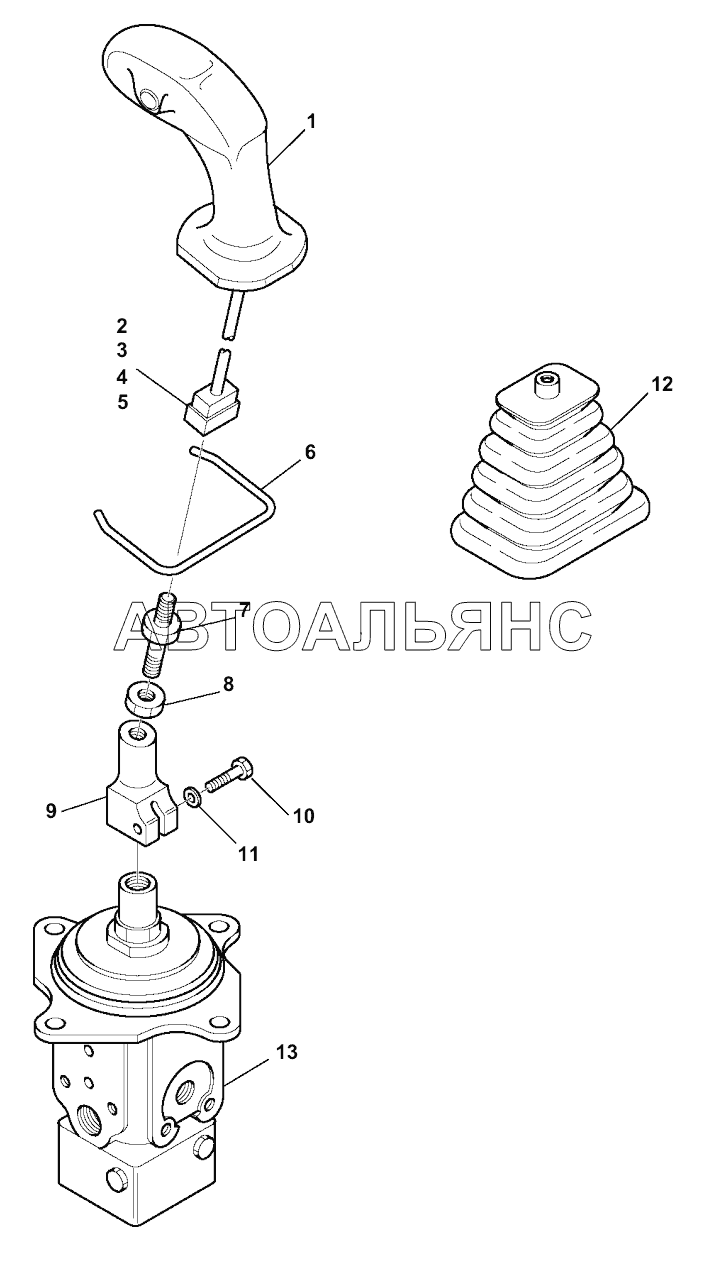

  6. K1410-002003 HYDRAULIC PIPING, L.H. PPC VALVE, INNER PARTS

K1410-002003 HYDRAULIC PIPING, L.H. PPC VALVE, INNER PARTS Погрузчик SK820. Каталог 2015г.

K1410-002002 HYDRAULIC PIPING, L.H. PPC VALVE FIXING PART Погрузчик SK820 K1410-002004 HYDRAULIC PIPING, L.H. PPC VALVE CIRCUIT Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ppc valve, l.h.

Заводской номер: 702-16-03252 Количество на модель: 1
702-16-03252
1

Номер детали на чертеже:

Lever, subassembly

Заводской номер: 702-16-58202 Количество на модель: 1
702-16-58202
1
1

Номер детали на чертеже:

1

Lever

Заводской номер: 702-16-58350 Количество на модель: 1
702-16-58350
1
2

Номер детали на чертеже:

2

BODY

Заводской номер: 08192-29101 Количество на модель: 1
08192-29101
1
3

Номер детали на чертеже:

3

Pin, contact

Заводской номер: 08191-05520 Количество на модель: 3
08191-05520
3
4

Номер детали на чертеже:

4

WEDGER

Заводской номер: 08192-19300 Количество на модель: 1
08192-19300
1
5

Номер детали на чертеже:

5

Plug, Connector

Заводской номер: 08191-00770 Количество на модель: 9
08191-00770
9
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 20Y-43-22250 Количество на модель: 1
20Y-43-22250
1
7

Номер детали на чертеже:

7

Rod

Заводской номер: 702-16-58680 Количество на модель: 1
702-16-58680
1
8

Номер детали на чертеже:

8

NUT

Заводской номер: 01583-11610 Количество на модель: 1
01583-11610
1
9

Номер детали на чертеже:

9

Plate

Заводской номер: 702-16-58671 Количество на модель: 1
702-16-58671
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81030 Количество на модель: 1
01010-81030
1
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
12

Номер детали на чертеже:

12

BOOT

Заводской номер: 20Y-43-22261 Количество на модель: 1
20Y-43-22261
1
13

Номер детали на чертеже:

13

Ppc valve, assembly

Заводской номер: 702-16-03232 Количество на модель: 1
702-16-03232
1
