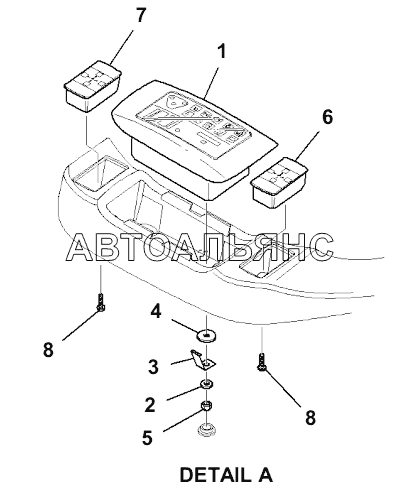

K1230-001001 MONITOR PANEL Погрузчик SK820. Каталог 2015г.

K1130-002001 FLOOR COVER, HIGH-FLOW Погрузчик SK820 K1261-001001 COMPONENTS WIRING CAB, STANDARD Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Panel control

Заводской номер: 37A-54-14292 Количество на модель: 1
37A-54-14292
1
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 21U-54-31250 Количество на модель: 4
21U-54-31250
4
3

Номер детали на чертеже:

3

Bracket

Заводской номер: 37A-54-14280 Количество на модель: 4
37A-54-14280
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-10623 Количество на модель: 4
01643-10623
4
5

Номер детали на чертеже:

5

NUT

Заводской номер: 37A-09-39406 Количество на модель: 4
37A-09-39406
4
6

Номер детали на чертеже:

6

Panel

Заводской номер: 37A-54-14230 Количество на модель: 1
37A-54-14230
1
7

Номер детали на чертеже:

7

Panel

Заводской номер: 37A-54-14240 Количество на модель: 1
37A-54-14240
1
8

Номер детали на чертеже:

8

SCREW

Заводской номер: 01225-40620 Количество на модель: 2
01225-40620
2
