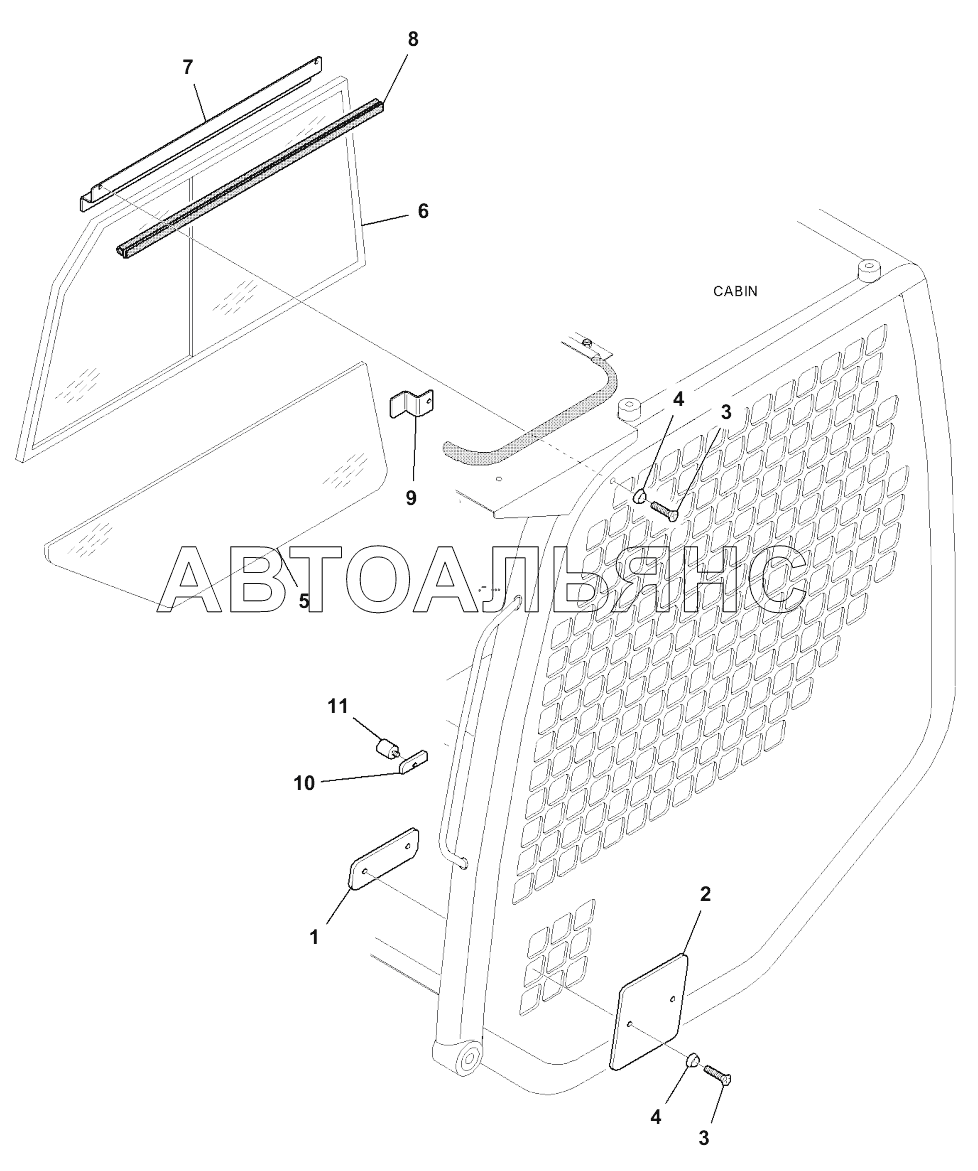

K0215-001002 LATERAL SLIDING WINDOW (2/2) Погрузчик SK820. Каталог 2015г.

K0215-001001 LATERAL SLIDING WINDOW (1/2) Погрузчик SK820 K0215-002001 CAB, GERMANY VERSION ACCESSORIES Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plate

Заводской номер: 37A-54-16410 Количество на модель: 1
37A-54-16410
1
2

Номер детали на чертеже:

2

Plate

Заводской номер: 37A-54-15361 Количество на модель: 1
37A-54-15361
1
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 01225-40620 Количество на модель: 23
01225-40620
23
4

Номер детали на чертеже:

4

Washer

Заводской номер: 21D-54-11460 Количество на модель: 23
21D-54-11460
23
5

Номер детали на чертеже:

5

Glass

Заводской номер: 37A-54-15640 Количество на модель: 1
37A-54-15640
1
6

Номер детали на чертеже:

6

Window, l.h., assembly

Заводской номер: 37A-54-15610 Количество на модель: 1
37A-54-15610
1
7

Номер детали на чертеже:

7

Bent

Заводской номер: 37A-54-15331 Количество на модель: 4
37A-54-15331
4
8

Номер детали на чертеже:

8

Gasket

Заводской номер: 37A-54-15631 Количество на модель: 2
37A-54-15631
2
9

Номер детали на чертеже:

9

Bent

Заводской номер: 37A-54-15341 Количество на модель: 6
37A-54-15341
6
10

Номер детали на чертеже:

10

Plate

Заводской номер: 37A-54-15680 Количество на модель: 1
37A-54-15680
1
11

Номер детали на чертеже:

11

Stopper

Заводской номер: 37A-54-15690 Количество на модель: 1
37A-54-15690
1
