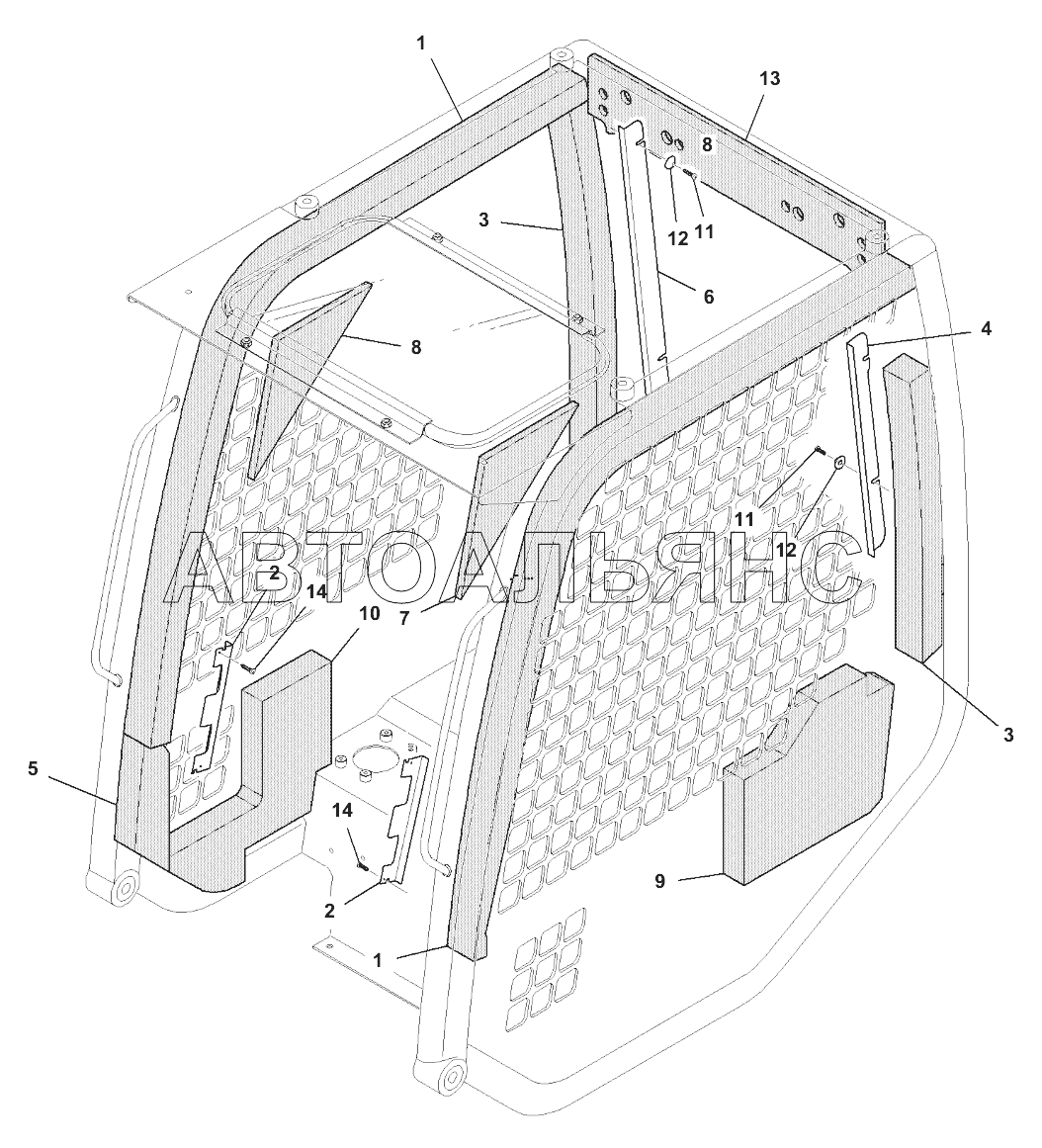

K0210-001001 OPERATOR'S CAB SOUND-PROOFING Погрузчик SK820. Каталог 2015г.

K0110-003001 OPERATOR'S SEAT, SUSPENSION TYPE Погрузчик SK820 K0210-002001 FRONT DOOR (1/3) Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sheet

Заводской номер: 37C-54-12810 Количество на модель: 2
37C-54-12810
2
2

Номер детали на чертеже:

2

Plate

Заводской номер: 37C-54-12820 Количество на модель: 2
37C-54-12820
2
3

Номер детали на чертеже:

3

Sheet

Заводской номер: 37C-54-12830 Количество на модель: 2
37C-54-12830
2
4

Номер детали на чертеже:

4

Plate

Заводской номер: 37C-54-12930 Количество на модель: 1
37C-54-12930
1
5

Номер детали на чертеже:

5

Sheet

Заводской номер: 37C-54-12880 Количество на модель: 1
37C-54-12880
1
6

Номер детали на чертеже:

6

Plate

Заводской номер: 37C-54-12920 Количество на модель: 1
37C-54-12920
1
7

Номер детали на чертеже:

7

Sheet

Заводской номер: 37C-54-12890 Количество на модель: 1
37C-54-12890
1
8

Номер детали на чертеже:

8

Sheet

Заводской номер: 37C-54-12910 Количество на модель: 1
37C-54-12910
1
9

Номер детали на чертеже:

9

Sheet

Заводской номер: 37C-54-12860 Количество на модель: 1
37C-54-12860
1
10

Номер детали на чертеже:

10

Sheet

Заводской номер: 37C-54-12870 Количество на модель: 1
37C-54-12870
1
11

Номер детали на чертеже:

11

Screw

Заводской номер: 21D-09-16110 Количество на модель: 2
21D-09-16110
2
12

Номер детали на чертеже:

12

Washer

Заводской номер: 21D-54-11460 Количество на модель: 2
21D-54-11460
2
13

Номер детали на чертеже:

13

Sheet

Заводской номер: 37C-54-12940 Количество на модель: 1
37C-54-12940
1
14

Номер детали на чертеже:

14

SCREW

Заводской номер: 01370-00410 Количество на модель: 4
01370-00410
4
