  6. H1840-001001 HYDRAULIC PIPING, SERVOCONTROL LINE (1/2)

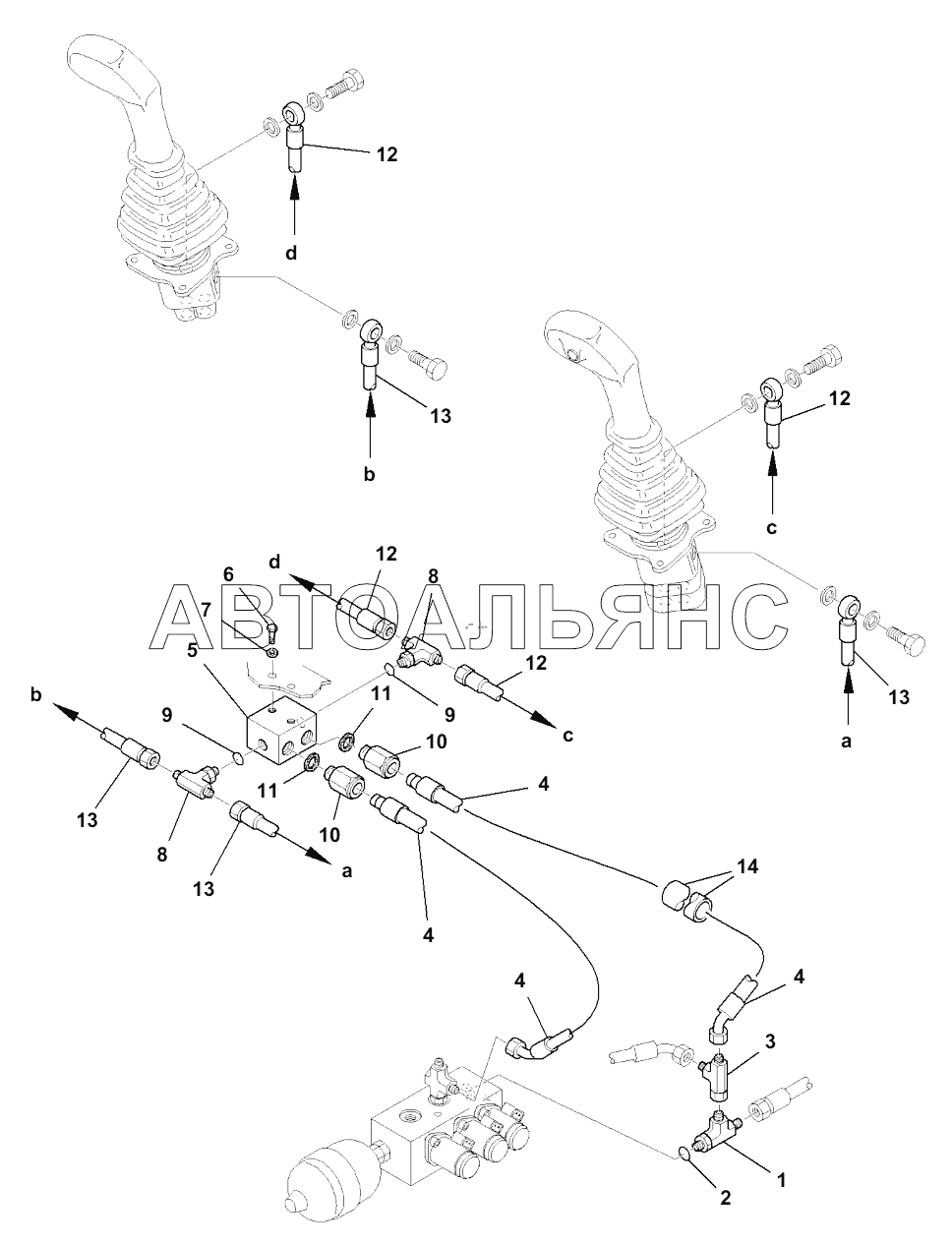

H1840-001001 HYDRAULIC PIPING, SERVOCONTROL LINE (1/2) Погрузчик SK820. Каталог 2015г.

H1310-001001 HYDRAULIC PIPING, TRAVEL LINE Погрузчик SK820 H1840-001002 HYDRAULIC PIPING, SERVOCONTROL LINE (2/2) Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tee

Заводской номер: 21D-09-58340 Количество на модель: 1
21D-09-58340
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 21D-09-69960 Количество на модель: 1
21D-09-69960
1
3

Номер детали на чертеже:

3

Tee

Заводской номер: 21D-09-52520 Количество на модель: 1
21D-09-52520
1
4

Номер детали на чертеже:

4

Hose

Заводской номер: 37A-62-14321 Количество на модель: 2
37A-62-14321
2
5

Номер детали на чертеже:

5

Block

Заводской номер: 37A-62-13170 Количество на модель: 1
37A-62-13170
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-10823 Количество на модель: 2
01643-10823
2
8

Номер детали на чертеже:

8

Tee

Заводской номер: 21D-09-57820 Количество на модель: 2
21D-09-57820
2
10

Номер детали на чертеже:

10

Union

Заводской номер: 37A-62-14510 Количество на модель: 2
37A-62-14510
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 21D-09-86280 Количество на модель: 2
21D-09-86280
2
12

Номер детали на чертеже:

12

Hose

Заводской номер: 37A-62-14830 Количество на модель: 2
37A-62-14830
2
13

Номер детали на чертеже:

13

Hose

Заводской номер: 37A-62-14840 Количество на модель: 2
37A-62-14840
2
14

Номер детали на чертеже:

14

Protection

Заводской номер: 37A-62-14460 Количество на модель: 1
37A-62-14460
1
