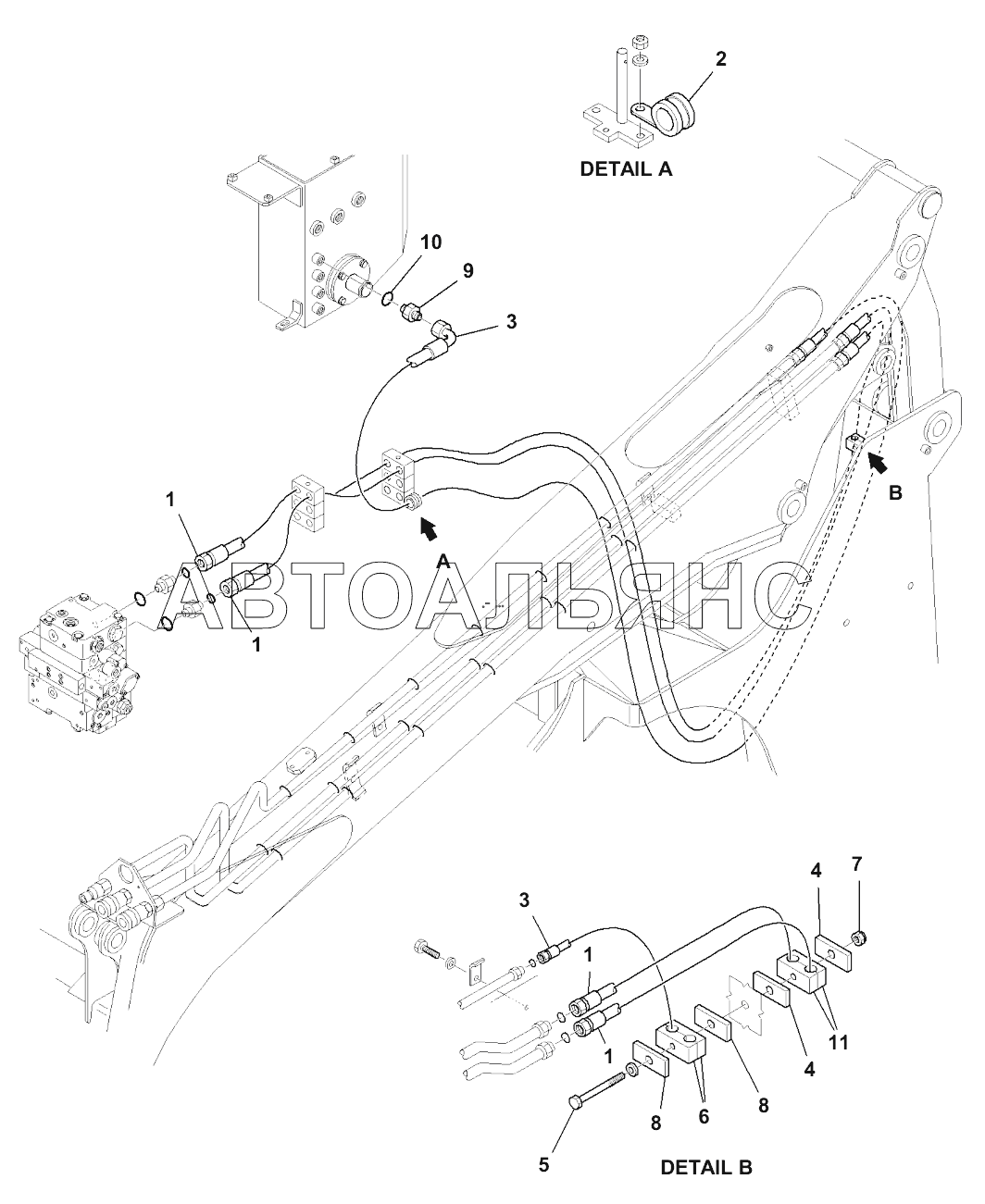

H1270-002003 HYDRAULIC PIPING, ATTACHMENT LINE (3/3), WITH HIGH-FLOW Погрузчик SK820. Каталог 2015г.

H1270-002002 HYDRAULIC PIPING, ATTACHMENT LINE (2/3), WITH HIGH-FLOW Погрузчик SK820 H1310-001001 HYDRAULIC PIPING, TRAVEL LINE Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose

Заводской номер: 37B-970-1810 Количество на модель: 2
37B-970-1810
2
2

Номер детали на чертеже:

2

Clamp

Заводской номер: 37A-09-5N510 Количество на модель: 1
37A-09-5N510
1
3

Номер детали на чертеже:

3

Hose

Заводской номер: 37B-970-1360 Количество на модель: 1
37B-970-1360
1
4

Номер детали на чертеже:

4

Plate

Заводской номер: 42N-62-16950 Количество на модель: 2
42N-62-16950
2
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 37A-09-14739 Количество на модель: 1
37A-09-14739
1
6

Номер детали на чертеже:

6

Clamp

Заводской номер: 37A-62-11170 Количество на модель: 1
37A-62-11170
1
7

Номер детали на чертеже:

7

NUT

Заводской номер: 21D-09-24180 Количество на модель: 1
21D-09-24180
1
8

Номер детали на чертеже:

8

Plate

Заводской номер: 37B-70-17340 Количество на модель: 2
37B-70-17340
2
9

Номер детали на чертеже:

9

Union

Заводской номер: 37D-09-1K767 Количество на модель: 1
37D-09-1K767
1
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 21D-09-69760 Количество на модель: 1
21D-09-69760
1
11

Номер детали на чертеже:

11

Clamp

Заводской номер: 37A-970-1670 Количество на модель: 2
37A-970-1670
2
