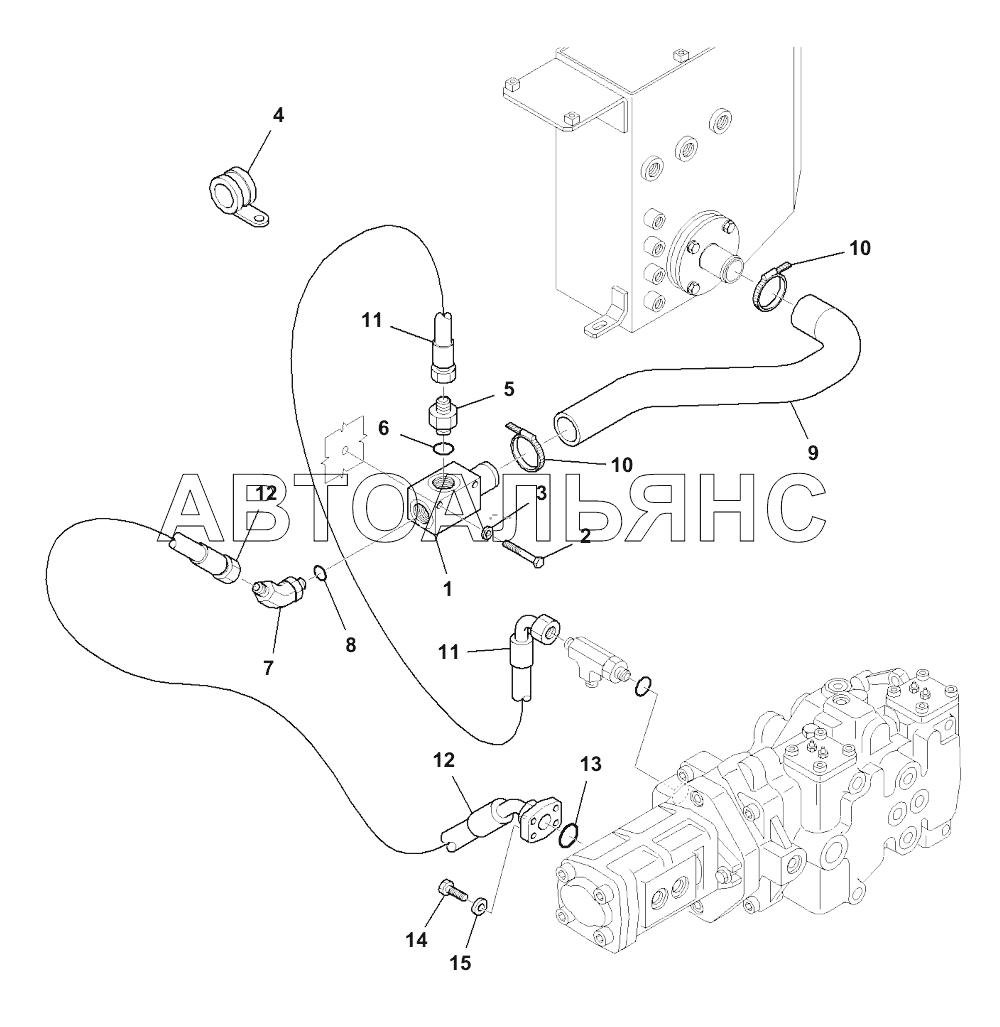

H0311-002001 HYDRAULIC PIPING, SUCTION LINE, WITH HIGH-FLOW Погрузчик SK820. Каталог 2015г.

H0311-001001 HYDRAULIC PIPING, SUCTION LINE Погрузчик SK820 H0312-001001 HYDRAULIC PIPING, DELIVERY LINE Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Block

Заводской номер: 37B-62-12160 Количество на модель: 1
37B-62-12160
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81075 Количество на модель: 2
01010-81075
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 37A-09-5N505 Количество на модель: 1
37A-09-5N505
1
5

Номер детали на чертеже:

5

Union

Заводской номер: 21D-09-51390 Количество на модель: 1
21D-09-51390
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 37B-09-15217 Количество на модель: 1
37B-09-15217
1
7

Номер детали на чертеже:

7

Elbow

Заводской номер: 37D-09-32742 Количество на модель: 1
37D-09-32742
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 3A6-62-11130 Количество на модель: 1
3A6-62-11130
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 07281-00609 Количество на модель: 2
07281-00609
2
11

Номер детали на чертеже:

11

Hose

Заводской номер: 37A-62-12113 Количество на модель: 1
37A-62-12113
1
12

Номер детали на чертеже:

12

Hose

Заводской номер: 37B-62-12171 Количество на модель: 1
37B-62-12171
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 37B-09-15222 Количество на модель: 1
37B-09-15222
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 37A-09-1N124 Количество на модель: 4
37A-09-1N124
4
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 21D-09-73700 Количество на модель: 4
21D-09-73700
4
