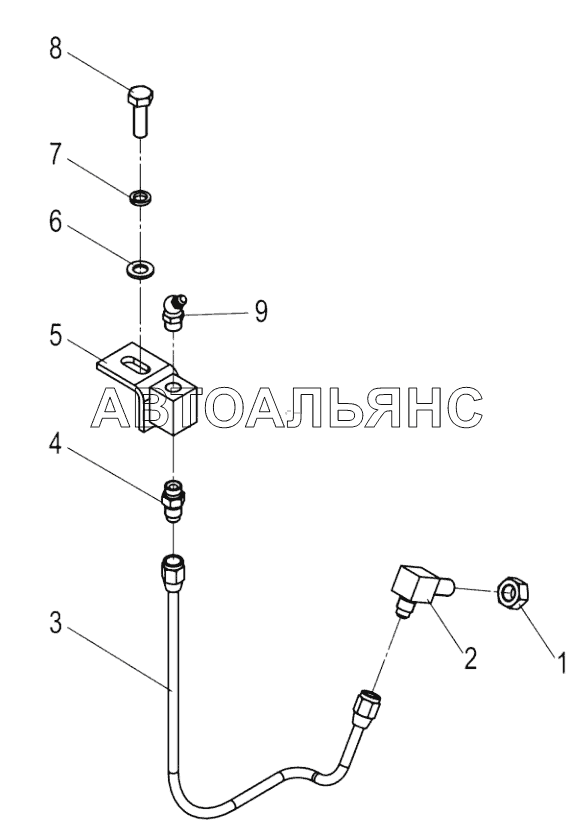

01C0227_003_00 LINE GP CLG-4165. Каталог 2015г.

01C0228_002_00 PIPING CLG-4165 01C0229_002_00 PIPING CLG-4165

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 03B0035 Количество на модель: 1
03B0035
1
2

Номер детали на чертеже:

2

Connector

Заводской номер: 01A0231 Количество на модель: 1
01A0231
1
3

Номер детали на чертеже:

3

Piping

Заводской номер: 01C0229 Количество на модель: 1
01C0229
1
4

Номер детали на чертеже:

4

Connector

Заводской номер: 00A0032 Количество на модель: 1
00A0032
1
5

Номер детали на чертеже:

5

Bracket

Заводской номер: 00D3299 Количество на модель: 1
00D3299
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 06B0005 Количество на модель: 1
06B0005
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 06B0006 Количество на модель: 1
06B0006
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 00B0085 Количество на модель: 1
00B0085
1
9

Номер детали на чертеже:

9

Фиттинг

Заводской номер: 10B0051 Количество на модель: 1
10B0051
1
