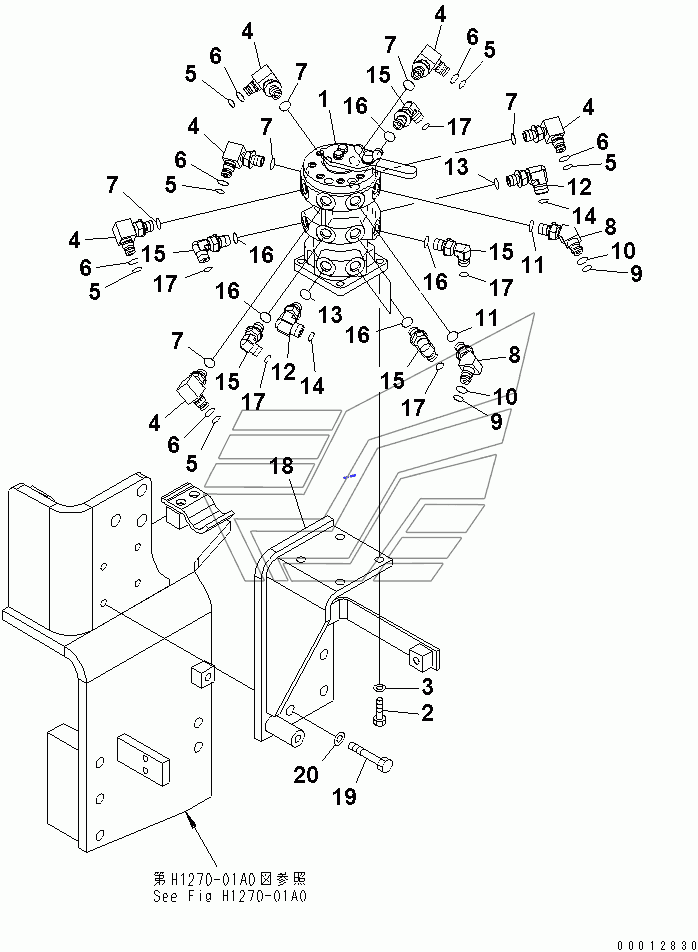

MULTI CONTROL PATTERN (4 WAY) (1 ACTUATOR) PC400LC-7. Каталог 2010г.

MULTI CONTROL PATTERN (4 WAY) PC400LC-7 MULTI CONTROL PATTERN (4 WAY) (HOSE) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
12
14
15
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VAVLE ASS'Y

Заводской номер: 203-62-62501 Количество на модель: 1
203-62-62501
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 20Y-62-22271 Количество на модель: 6
20Y-62-22271
6
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 201-60-11390 Количество на модель: 1
201-60-11390
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 20Y-62-19560 Количество на модель: 1
20Y-62-19560
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07002-11423 Количество на модель: 6
07002-11423
6
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 20Y-62-25720 Количество на модель: 2
20Y-62-25720
2
12

Номер детали на чертеже:

12

ELBOW

Заводской номер: 21W-62-42490 Количество на модель: 2
21W-62-42490
2
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 02896-11009 Количество на модель: 2
02896-11009
2
15

Номер детали на чертеже:

15

ELBOW

Заводской номер: 11Y-62-12160 Количество на модель: 6
11Y-62-12160
6
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 02896-11008 Количество на модель: 6
02896-11008
6
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 208-62-71870 Количество на модель: 1
208-62-71870
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81260 Количество на модель: 4
01010-81260
4
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
