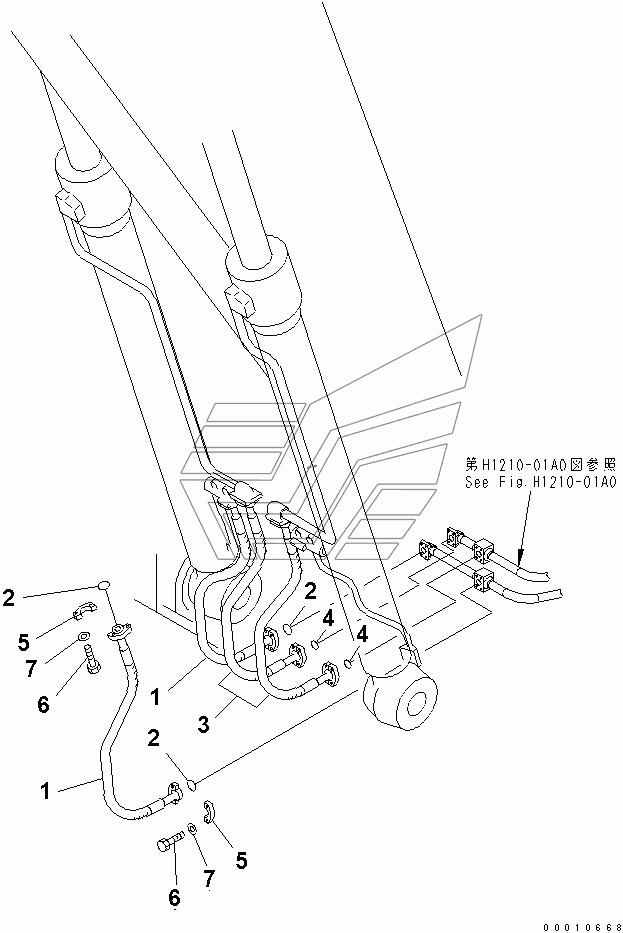

BOOM PIPING (2/2) PC400LC-7. Каталог 2010г.

BOOM PIPING (1/2) (FOR ANTI-DROP VALVE) PC400LC-7 ARM AND BUCKET PIPING PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 207-62-52610 Количество на модель: 2
207-62-52610
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13032 Количество на модель: 4
07000-13032
4
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 206-62-51650 Количество на модель: 2
206-62-51650
2
5

Номер детали на чертеже:

5

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 16
07371-31049
16
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 07372-21035 Количество на модель: 32
07372-21035
32
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-51032 Количество на модель: 32
01643-51032
32
BOOM PIPING (1/2) (FOR ANTI-DROP VALVE) PC400LC-7 ARM AND BUCKET PIPING PC400LC-7
