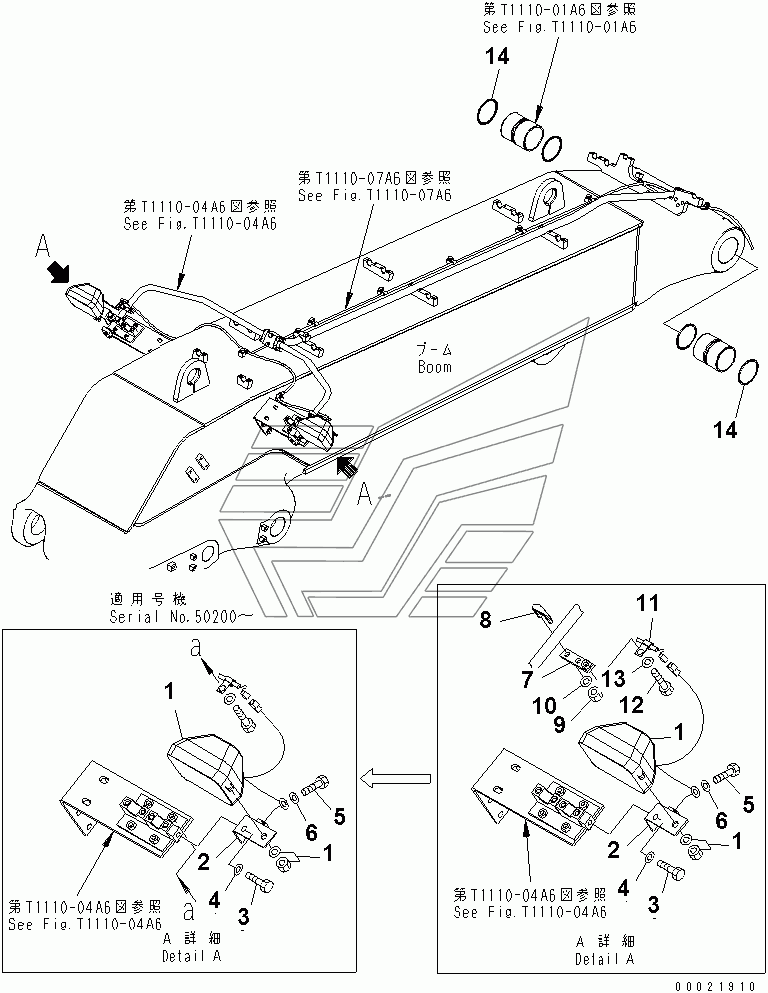

BOOM (WORKING LAMP AND SEAL) (LOADER) (LOOSE-SUPPLY ITEM) PC400LC-7. Каталог 2010г.

BOOM (LUBRICATION PIPING) (HOSE) (LOADER) (LOOSE-SUPPLY ITEM) PC400LC-7 B00M CYLINDER (500 HOURS GREASING BOOM TYPE) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BULB, 70W

Заводской номер: 421-06-23330 Количество на модель: 1
421-06-23330
1
1

Номер детали на чертеже:

1

WORK LAMP ASS'Y

Заводской номер: 20Y-06-25310 Количество на модель: 2
20Y-06-25310
2
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 20Y-06-21551 Количество на модель: 2
20Y-06-21551
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81430 Количество на модель: 2
01010-81430
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81220 Количество на модель: 2
01010-81220
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 208-72-71260 Количество на модель: 2
208-72-71260
2
8

Номер детали на чертеже:

8

CLIP

Заводской номер: 07283-22738 Количество на модель: 2
07283-22738
2
9

Номер детали на чертеже:

9

NUT

Заводской номер: 01597-01009 Количество на модель: 4
01597-01009
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 04434-51012 Количество на модель: 2
04434-51012
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
14

Номер детали на чертеже:

14

SEAL

Заводской номер: 07145-00120 Количество на модель: 2
07145-00120
2
