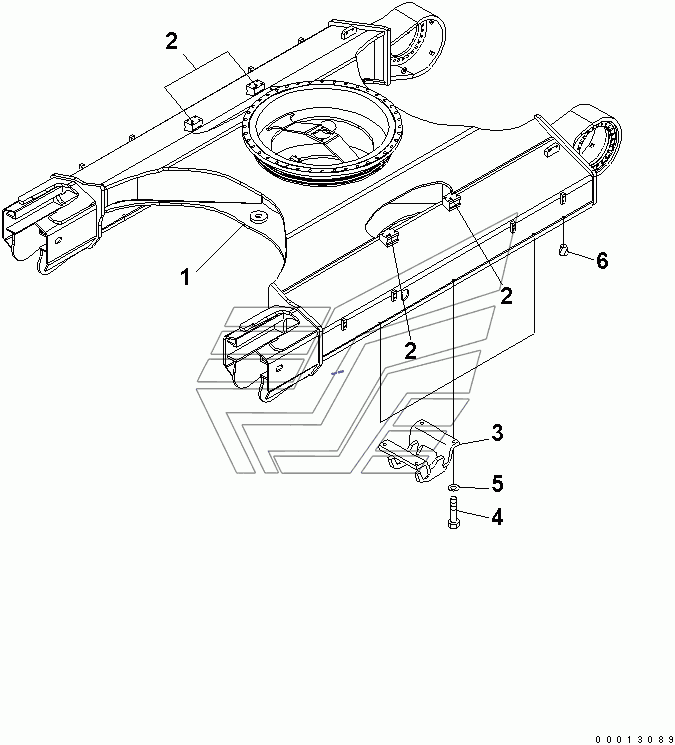

TRACK FRAME (CENTER GUARD) (WITH UNDER COVER)(#50001-50551) PC400LC-7. Каталог 2010г.

TRACK FRAME (FRAME) (WITH UNDER COVER)(#50552-) PC400LC-7 TRACK FRAME (VARIABLE GAUGE) (FULL ROLLER GUARD)(#50001-50551) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRACK FRAME

Заводской номер: 208-30-72310 Количество на модель: 1
208-30-72310
1
2

Номер детали на чертеже:

2

BRACKET (WELDED)

Заводской номер: 208-30-71E80 Количество на модель: 4
208-30-71E80
4
3

Номер детали на чертеже:

3

GUARD

Заводской номер: 208-30-61190 Количество на модель: 6
208-30-61190
6
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-62460 Количество на модель: 24
01010-62460
24
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-32460 Количество на модель: 24
01643-32460
24
6

Номер детали на чертеже:

6

PLUG

Заводской номер: 07049-02430 Количество на модель: 24
07049-02430
24
