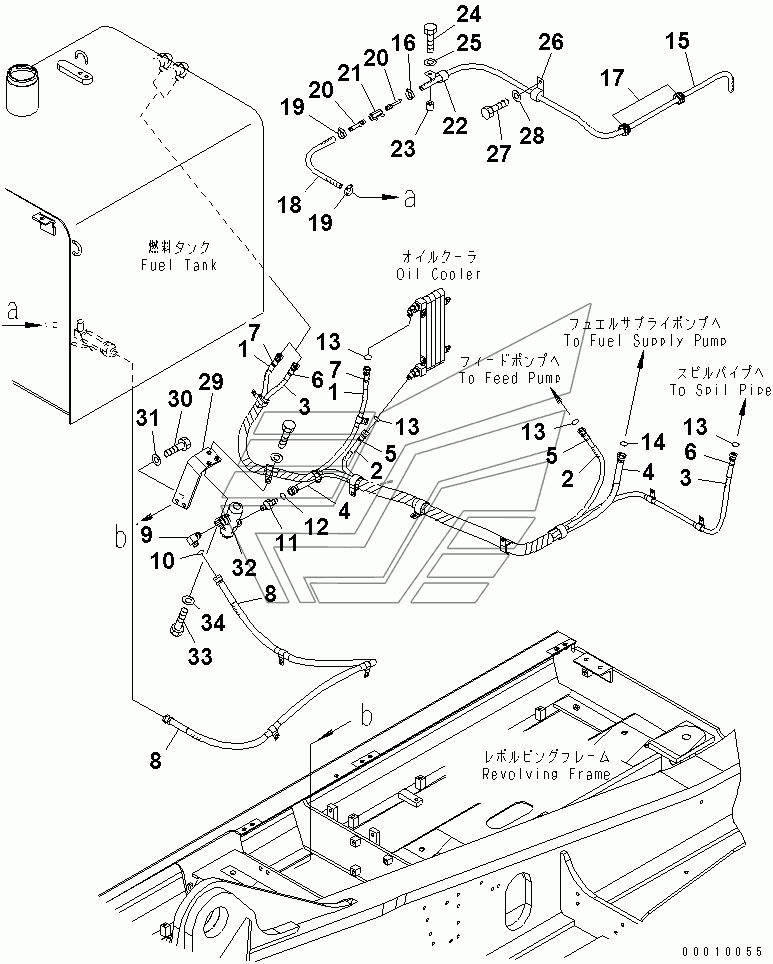

FUEL PIPING (1/2) PC400LC-7. Каталог 2010г.

FUEL TANK (WITH REFUELLING PUMP) PC400LC-7 FUEL PIPING (2/2) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 208-04-71180 Количество на модель: 1
208-04-71180
1
2

Номер детали на чертеже:

2

HOSE

Заводской номер: 02762-00316 Количество на модель: 1
02762-00316
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 02762-00332 Количество на модель: 1
02762-00332
1
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 02762-00416 Количество на модель: 1
02762-00416
1
5

Номер детали на чертеже:

5

BAND¤ RED

Заводской номер: 20Y-62-22790 Количество на модель: 2
20Y-62-22790
2
6

Номер детали на чертеже:

6

BAND¤ BLUE

Заводской номер: 20Y-62-22820 Количество на модель: 2
20Y-62-22820
2
7

Номер детали на чертеже:

7

BAND¤ GREEN

Заводской номер: 20Y-62-22850 Количество на модель: 2
20Y-62-22850
2
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 208-04-71190 Количество на модель: 1
208-04-71190
1
9

Номер детали на чертеже:

9

ELBOW

Заводской номер: 21N-64-36520 Количество на модель: 1
21N-64-36520
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 02896-11012 Количество на модель: 1
02896-11012
1
11

Номер детали на чертеже:

11

CONNECTOR

Заводской номер: 8255-62-4591 Количество на модель: 1
8255-62-4591
1
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 02896-11009 Количество на модель: 4
02896-11009
4
15

Номер детали на чертеже:

15

TUBE

Заводской номер: 07270-61014 Количество на модель: 1
07270-61014
1
16

Номер детали на чертеже:

16

CLIP

Заводской номер: 07285-00115 Количество на модель: 1
07285-00115
1
17

Номер детали на чертеже:

17

GROMMET

Заводской номер: 205-977-7310 Количество на модель: 2
205-977-7310
2
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 07288-01004 Количество на модель: 1
07288-01004
1
19

Номер детали на чертеже:

19

CLAMP

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
20

Номер детали на чертеже:

20

NIPPLE

Заводской номер: 20Y-04-31170 Количество на модель: 2
20Y-04-31170
2
21

Номер детали на чертеже:

21

VALVE

Заводской номер: 07700-50240 Количество на модель: 1
07700-50240
1
22

Номер детали на чертеже:

22

CLIP

Заводской номер: 04434-51312 Количество на модель: 1
04434-51312
1
23

Номер детали на чертеже:

23

SPACER

Заводской номер: 195-33-11220 Количество на модель: 1
195-33-11220
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81250 Количество на модель: 1
01010-81250
1
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
29

Номер детали на чертеже:

29

BRACKET

Заводской номер: 208-04-71122 Количество на модель: 1
208-04-71122
1
30

Номер детали на чертеже:

30

BOLT

Заводской номер: 01010-81240 Количество на модель: 2
01010-81240
2
32

Номер детали на чертеже:

32

FILTER ASSY

Заводской номер: 07058-20000 Количество на модель: 1
07058-20000
1
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 01010-80825 Количество на модель: 2
01010-80825
2
34

Номер детали на чертеже:

34

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
FUEL TANK (WITH REFUELLING PUMP) PC400LC-7 FUEL PIPING (2/2) PC400LC-7
