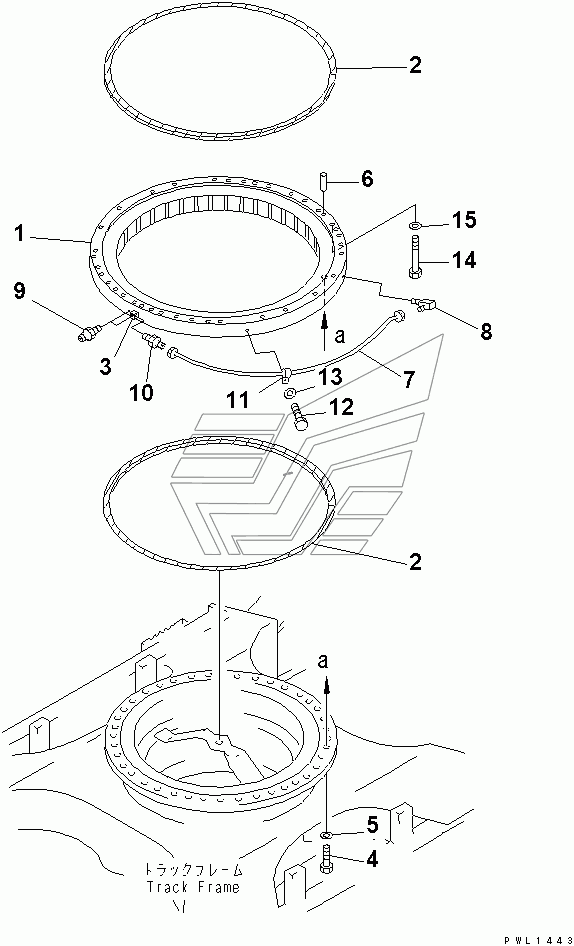

SWING CIRCLE PC400LC-7. Каталог 2010г.

UNDER COVER (HEAVY DUTY) (REVOLVING FRAME) (REFUELLING PUMP) (R.H.) (WITH HOLE SIDE COVER) PC400LC-7 SWING MACHINERY(#50001-52101) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SWING CIRCLE ASS'Y

Заводской номер: 208-25-61100 Количество на модель: 1
208-25-61100
1
2

Номер детали на чертеже:

2

SEAL

Заводской номер: 207-25-61160 Количество на модель: 2
207-25-61160
2
3

Номер детали на чертеже:

3

NIPPLE

Заводской номер: 205-25-71280 Количество на модель: 1
205-25-71280
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 207-25-31180 Количество на модель: 40
207-25-31180
40
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-72460 Количество на модель: 40
01643-72460
40
6

Номер детали на чертеже:

6

PIN, DOWEL

Заводской номер: 04020-01842 Количество на модель: 2
04020-01842
2
7

Номер детали на чертеже:

7

TUBE

Заводской номер: 208-25-62110 Количество на модель: 1
208-25-62110
1
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 20Y-25-11270 Количество на модель: 1
20Y-25-11270
1
9

Номер детали на чертеже:

9

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
10

Номер детали на чертеже:

10

CONNECTOR

Заводской номер: 07214-50813 Количество на модель: 1
07214-50813
1
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 08036-00814 Количество на модель: 1
08036-00814
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 208-25-71230 Количество на модель: 35
208-25-71230
35
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-72780 Количество на модель: 35
01643-72780
35
UNDER COVER (HEAVY DUTY) (REVOLVING FRAME) (REFUELLING PUMP) (R.H.) (WITH HOLE SIDE COVER) PC400LC-7 SWING MACHINERY(#50001-52101) PC400LC-7
