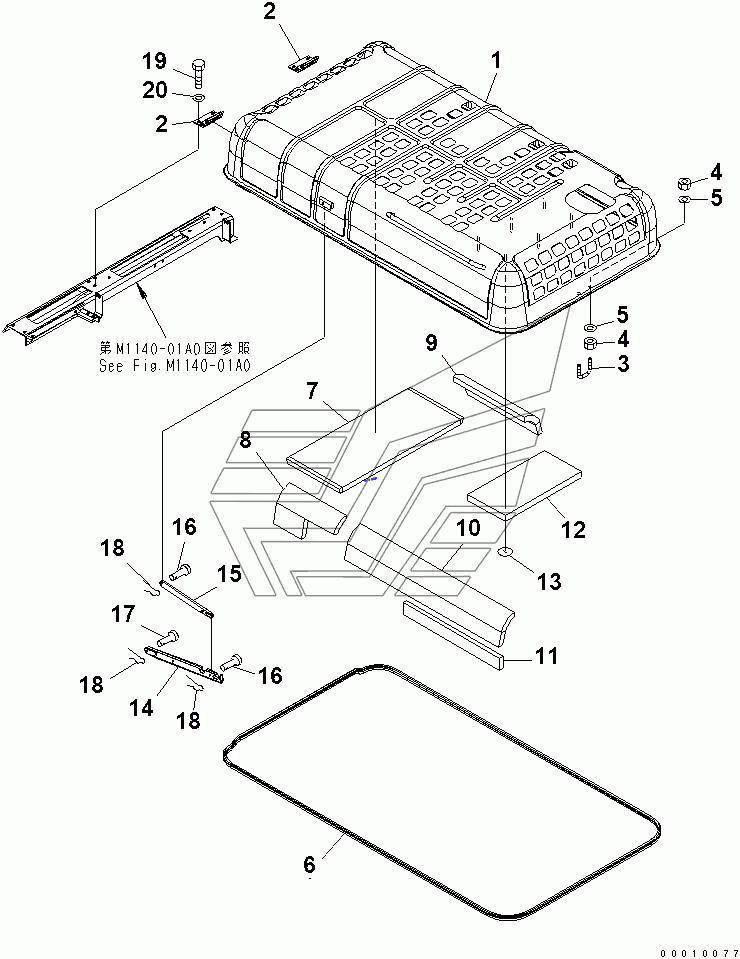

HOOD(#50001-52239) PC400LC-7. Каталог 2010г.

MODE SELECTION CONNECTORS PC400LC-7 HOOD(#52240-) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PLATE

Заводской номер: 04431-30000 Количество на модель: 6
04431-30000
6
1

Номер детали на чертеже:

1

HOOD

Заводской номер: 208-54-71110 Количество на модель: 1
208-54-71110
1
2

Номер детали на чертеже:

2

HINGE (WELDED)

Заводской номер: 20Y-54-27123 Количество на модель: 2
20Y-54-27123
2
3

Номер детали на чертеже:

3

U-BOLT

Заводской номер: 207-54-61270 Количество на модель: 1
207-54-61270
1
4

Номер детали на чертеже:

4

NUT

Заводской номер: 01580-11613 Количество на модель: 4
01580-11613
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
6

Номер детали на чертеже:

6

SEAL

Заводской номер: 207-54-62131 Количество на модель: 1
207-54-62131
1
7

Номер детали на чертеже:

7

SHEET

Заводской номер: 208-54-73910 Количество на модель: 1
208-54-73910
1
8

Номер детали на чертеже:

8

SHEET

Заводской номер: 208-54-73920 Количество на модель: 1
208-54-73920
1
9

Номер детали на чертеже:

9

SHEET

Заводской номер: 208-54-73930 Количество на модель: 1
208-54-73930
1
10

Номер детали на чертеже:

10

SHEET

Заводской номер: 208-54-73150 Количество на модель: 1
208-54-73150
1
11

Номер детали на чертеже:

11

SHEET

Заводской номер: 208-54-73161 Количество на модель: 1
208-54-73161
1
12

Номер детали на чертеже:

12

SHEET

Заводской номер: 208-54-73190 Количество на модель: 1
208-54-73190
1
12

Номер детали на чертеже:

12

SHEET

Заводской номер: 208-54-73191 Количество на модель: 1
208-54-73191
1
12

Номер детали на чертеже:

12

SHEET

Заводской номер: 208-54-73192 Количество на модель: 1
208-54-73192
1
13

Номер детали на чертеже:

13

CAP

Заводской номер: 124-A62-1920 Количество на модель: 6
124-A62-1920
6
14

Номер детали на чертеже:

14

STAY

Заводской номер: 207-54-72150 Количество на модель: 1
207-54-72150
1
15

Номер детали на чертеже:

15

STAY

Заводской номер: 20Y-54-27290 Количество на модель: 1
20Y-54-27290
1
16

Номер детали на чертеже:

16

PIN

Заводской номер: 04205-31230 Количество на модель: 2
04205-31230
2
17

Номер детали на чертеже:

17

PIN

Заводской номер: 04205-31238 Количество на модель: 1
04205-31238
1
18

Номер детали на чертеже:

18

PIN

Заводской номер: 04052-01253 Количество на модель: 3
04052-01253
3
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
MODE SELECTION CONNECTORS PC400LC-7 HOOD(#52240-) PC400LC-7
