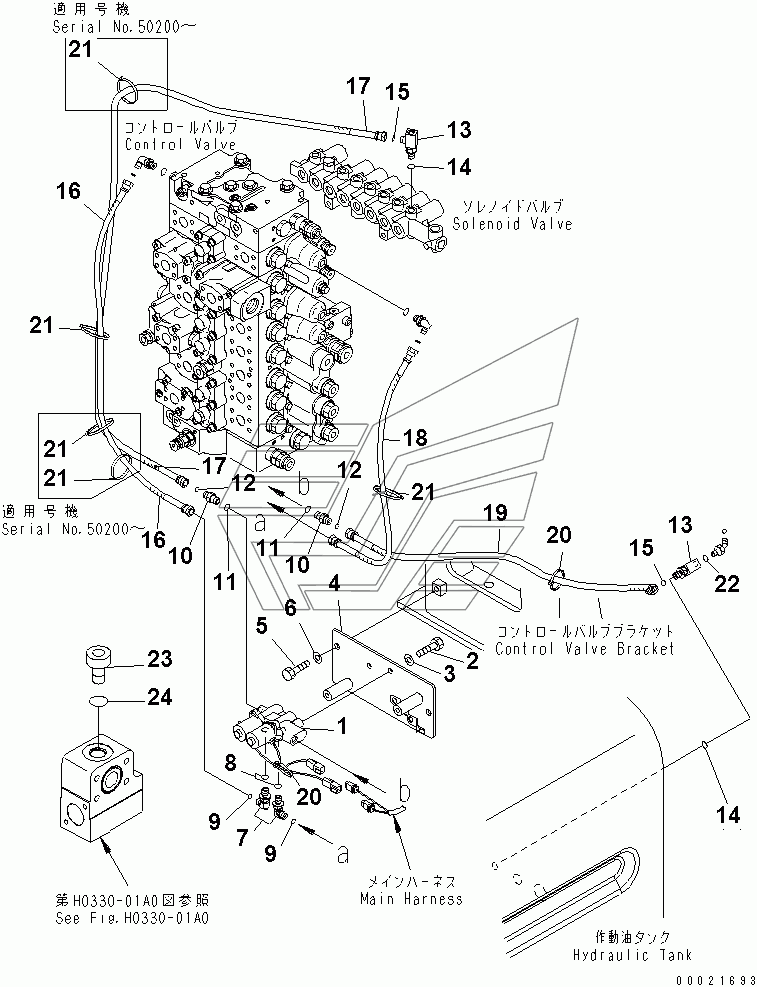

SOLENOID VALVE PIPING (FOR LOADER) PC400LC-7. Каталог 2010г.

SOLENOID VALVE PIPING (HOSE AND BRACKET) (1 ACTUATOR) PC400LC-7 SOLENOID VALVE PIPING (PRESSURE SWITCH BRACKET) (FOR LOADER)(#50200-) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
13
16
17
18
19
20
21
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE ASS'Y,(SEE FIG. Y1862-01A0)

Заводской номер: 22U-60-21271 Количество на модель: 1
22U-60-21271
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 208-62-73110 Количество на модель: 1
208-62-73110
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 11Y-62-12160 Количество на модель: 2
11Y-62-12160
2
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 07002-11423 Количество на модель: 2
07002-11423
2
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 02896-11008 Количество на модель: 2
02896-11008
2
10

Номер детали на чертеже:

10

NIPPLE

Заводской номер: 11Y-62-12130 Количество на модель: 2
11Y-62-12130
2
13

Номер детали на чертеже:

13

TEE

Заводской номер: 20Y-62-45720 Количество на модель: 2
20Y-62-45720
2
16

Номер детали на чертеже:

16

HOSE

Заводской номер: 02760-00209 Количество на модель: 1
02760-00209
1
17

Номер детали на чертеже:

17

HOSE, 1200MM

Заводской номер: 02760-00212 Количество на модель: 1
02760-00212
1
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 02760-002A9 Количество на модель: 1
02760-002A9
1
19

Номер детали на чертеже:

19

HOSE

Заводской номер: 02764-00210 Количество на модель: 1
02764-00210
1
20

Номер детали на чертеже:

20

BAND

Заводской номер: 08034-20519 Количество на модель: 2
08034-20519
2
21

Номер детали на чертеже:

21

BAND

Заводской номер: 08034-20536 Количество на модель: 5
08034-20536
5
23

Номер детали на чертеже:

23

PLUG

Заводской номер: 07040-13316 Количество на модель: 1
07040-13316
1
24

Номер детали на чертеже:

24

O-RING

Заводской номер: 07002-13334 Количество на модель: 1
07002-13334
1
SOLENOID VALVE PIPING (HOSE AND BRACKET) (1 ACTUATOR) PC400LC-7 SOLENOID VALVE PIPING (PRESSURE SWITCH BRACKET) (FOR LOADER)(#50200-) PC400LC-7
