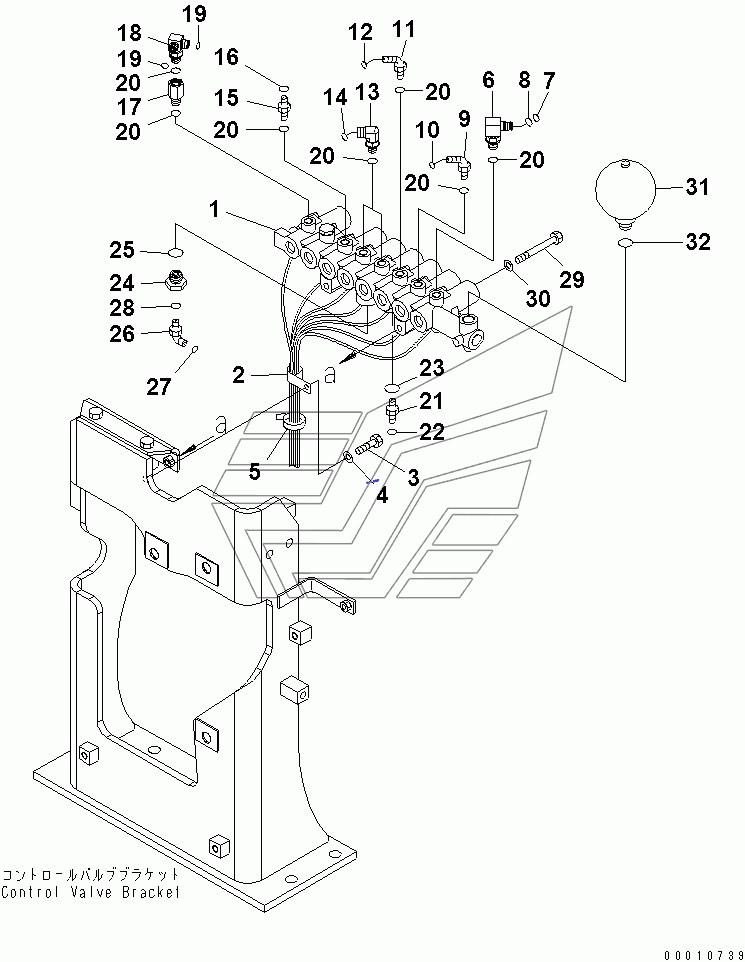

SOLENOID VALVE PIPING (SOLENOID VALVE) PC400LC-7. Каталог 2010г.

LS PIPING PC400LC-7 SOLENOID VALVE PIPING (SOLENOID VALVE) (1 ACTUATOR) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE ASS'Y,(SEE FIG.Y1860-01A0)

Заводской номер: 207-60-71311 Количество на модель: 1
207-60-71311
1
2

Номер детали на чертеже:

2

CLIP

Заводской номер: 04434-51912 Количество на модель: 1
04434-51912
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
5

Номер детали на чертеже:

5

BAND

Заводской номер: 08034-20536 Количество на модель: 1
08034-20536
1
6

Номер детали на чертеже:

6

ELBOW

Заводской номер: 20Y-62-22271 Количество на модель: 1
20Y-62-22271
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 201-60-11390 Количество на модель: 1
201-60-11390
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 20Y-62-19560 Количество на модель: 1
20Y-62-19560
1
9

Номер детали на чертеже:

9

ELBOW

Заводской номер: 208-62-71750 Количество на модель: 1
208-62-71750
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 02896-11008 Количество на модель: 1
02896-11008
1
11

Номер детали на чертеже:

11

ELBOW

Заводской номер: 02783-10210 Количество на модель: 1
02783-10210
1
13

Номер детали на чертеже:

13

ELBOW

Заводской номер: 21W-62-42490 Количество на модель: 2
21W-62-42490
2
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 02896-11009 Количество на модель: 2
02896-11009
2
15

Номер детали на чертеже:

15

NIPPLE

Заводской номер: 11Y-62-12130 Количество на модель: 1
11Y-62-12130
1
17

Номер детали на чертеже:

17

ADAPTER

Заводской номер: 21M-62-16350 Количество на модель: 1
21M-62-16350
1
18

Номер детали на чертеже:

18

ELBOW

Заводской номер: 207-62-72141 Количество на модель: 1
207-62-72141
1
20

Номер детали на чертеже:

20

O-RING

Заводской номер: 07002-11423 Количество на модель: 8
07002-11423
8
21

Номер детали на чертеже:

21

UNION

Заводской номер: 02781-00315 Количество на модель: 1
02781-00315
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: 07002-12034 Количество на модель: 1
07002-12034
1
24

Номер детали на чертеже:

24

FILTER ASS'Y

Заводской номер: 20Y-62-21940 Количество на модель: 1
20Y-62-21940
1
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01010-81090 Количество на модель: 2
01010-81090
2
30

Номер детали на чертеже:

30

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
31

Номер детали на чертеже:

31

ACCUMULATOR

Заводской номер: 22U-60-21330 Количество на модель: 1
22U-60-21330
1
LS PIPING PC400LC-7 SOLENOID VALVE PIPING (SOLENOID VALVE) (1 ACTUATOR) PC400LC-7
