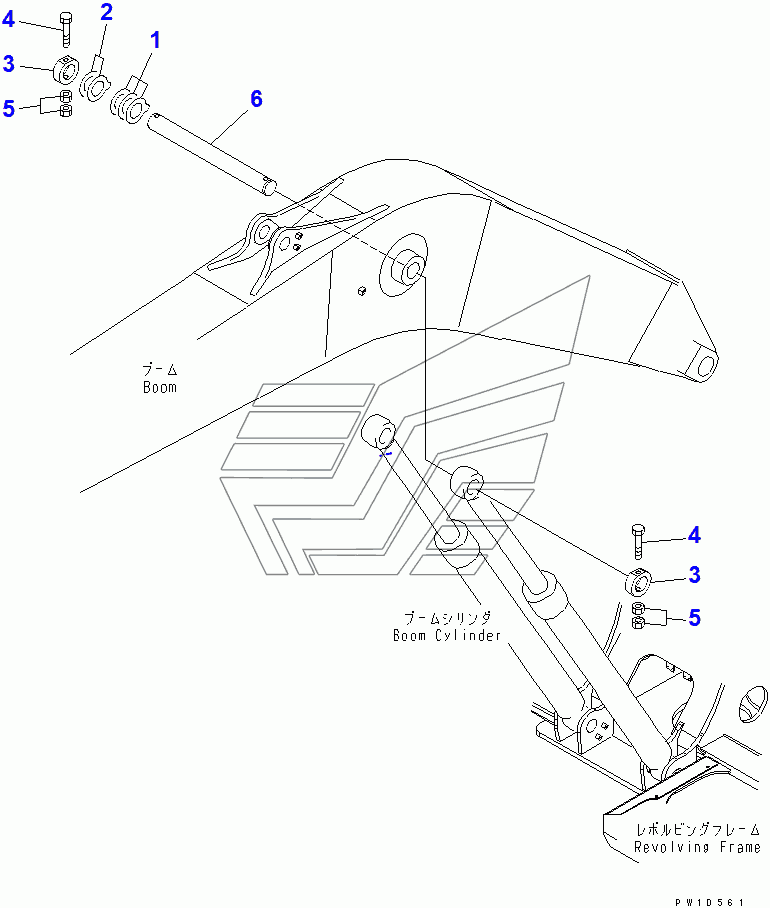

BOOM PIN (100 HOURS LUBRICATING) PC220-7. Каталог 2010г.

BOOM PIN PC220-7 ARM CYLINDER PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SPACER¤ 1.5MM

Заводской номер: 20Y-70-11370 Количество на модель: 7
20Y-70-11370
7
2

Номер детали на чертеже:

2

SPACER¤ 0.8MM

Заводской номер: 20Y-70-11390 Количество на модель: 2
20Y-70-11390
2
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 20Y-70-11170 Количество на модель: 2
20Y-70-11170
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 20Y-70-11380 Количество на модель: 2
20Y-70-11380
2
5

Номер детали на чертеже:

5

NUT

Заводской номер: 01580-12016 Количество на модель: 4
01580-12016
4
6

Номер детали на чертеже:

6

PIN

Заводской номер: 20Y-70-23410 Количество на модель: 1
20Y-70-23410
1
6

Номер детали на чертеже:

6

PIN

Заводской номер: 206-70-51190 Количество на модель: 1
206-70-51190
1
