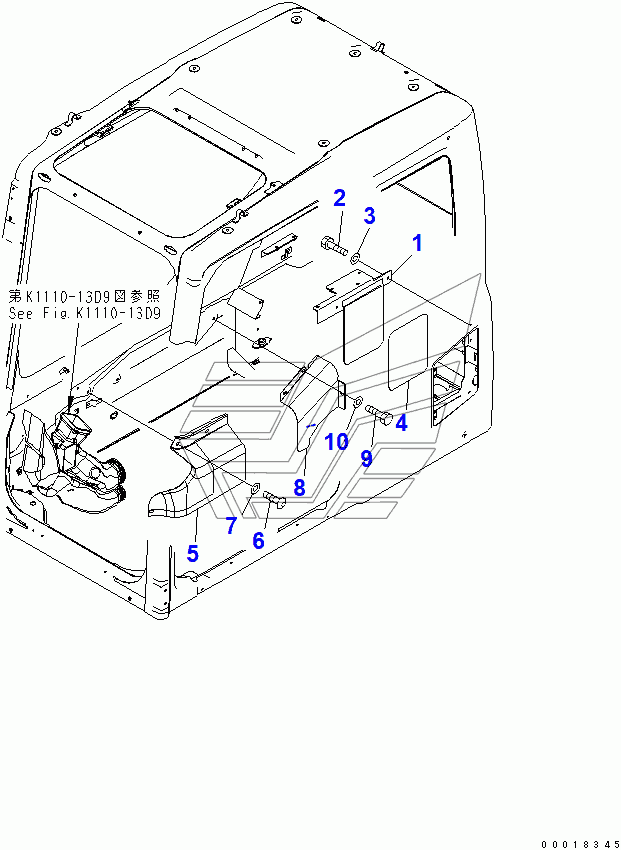

FLOOR FRAME (OPERATOR'S CAB) (PLATE) (WITHOUT AIR CONDITIONER)(#65001-) PC220-7. Каталог 2010г.

FLOOR FRAME (OPERATOR'S CAB) (PLATE AND DUCT)(#65001-) PC220-7 FLOOR FRAME (OPERATOR'S CAB) (PLATE AND DUCT) (FOR BIG WIND AIR CONDITIONER)(#65001-) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PLATE ASS'Y

Заводской номер: 208-53-15910 Количество на модель: 1
208-53-15910
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-D0820 Количество на модель: 2
01010-D0820
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-70823 Количество на модель: 2
01643-70823
2
4

Номер детали на чертеже:

4

SEAL

Заводской номер: 208-53-15920 Количество на модель: 1
208-53-15920
1
5

Номер детали на чертеже:

5

COVER

Заводской номер: 208-53-12180 Количество на модель: 1
208-53-12180
1
6

Номер детали на чертеже:

6

SCREW

Заводской номер: 01245-00816 Количество на модель: 3
01245-00816
3
8

Номер детали на чертеже:

8

COVER

Заводской номер: 208-53-12190 Количество на модель: 1
208-53-12190
1
