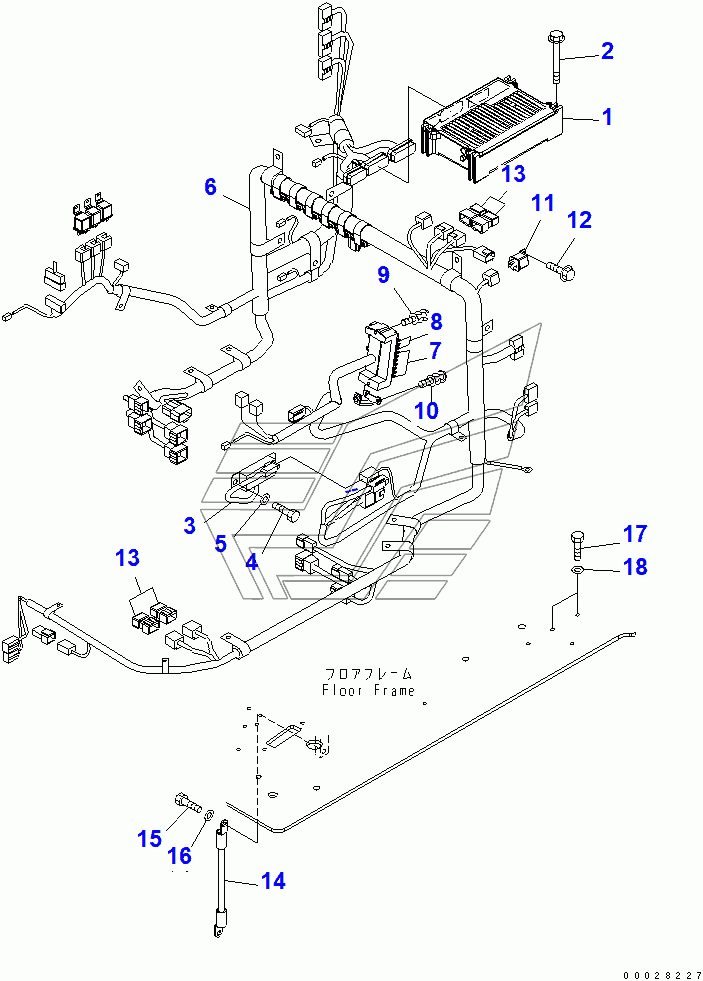

FLOOR FRAME (ELECTRICAL) (OVER LOAD ALARM) PC220-7. Каталог 2010г.

FLOOR FRAME (ELECTRICAL)(#60001-65000) PC220-7 FLOOR FRAME (ELECTRICAL) (WITH BIG WIND AIR CONDITIONER)(#60001-65000) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONTROLLER

Заводской номер: 7835-26-1009 Количество на модель: 1
7835-26-1009
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01435-00880 Количество на модель: 4
01435-00880
4
3

Номер детали на чертеже:

3

RESISTOR

Заводской номер: 7861-94-3000 Количество на модель: 1
7861-94-3000
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
6

Номер детали на чертеже:

6

WIRING HARNESS

Заводской номер: 20Y-06-31590 Количество на модель: 1
20Y-06-31590
1
7

Номер детали на чертеже:

7

FUSE¤ 10A

Заводской номер: 08041-01000 Количество на модель: 16
08041-01000
16
8

Номер детали на чертеже:

8

FUSE¤ 20A

Заводской номер: 08041-02000 Количество на модель: 4
08041-02000
4
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 01023-60620 Количество на модель: 2
01023-60620
2
11

Номер детали на чертеже:

11

RELAY

Заводской номер: 569-06-61960 Количество на модель: 1
569-06-61960
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01435-00612 Количество на модель: 1
01435-00612
1
13

Номер детали на чертеже:

13

DIODE

Заводской номер: 8233-06-3350 Количество на модель: 4
8233-06-3350
4
14

Номер детали на чертеже:

14

CABLE

Заводской номер: 08028-43030 Количество на модель: 1
08028-43030
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
FLOOR FRAME (ELECTRICAL)(#60001-65000) PC220-7 FLOOR FRAME (ELECTRICAL) (WITH BIG WIND AIR CONDITIONER)(#60001-65000) PC220-7
