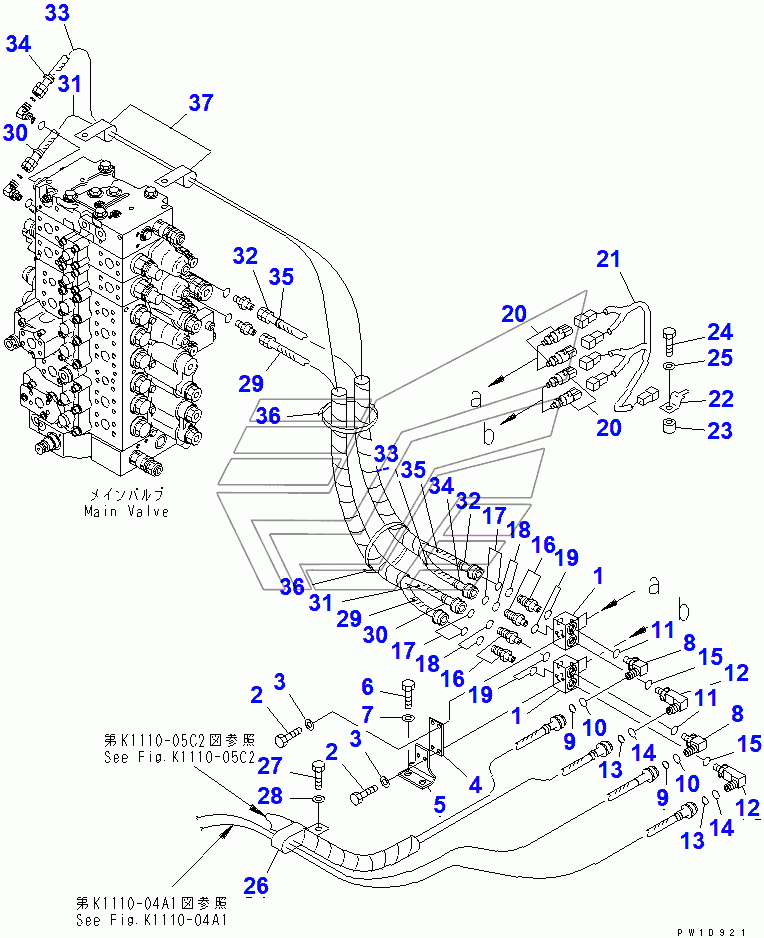

PPC MAIN PIPING (BLOCK) (2 ACTUATOR) PC220-7. Каталог 2010г.

PPC MAIN PIPING (BLOCK) (1 ACTUATOR) PC220-7 REVOLVING FRAME (COVER AND BRACKET)(#60001-65000) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BLOCK

Заводской номер: 20Y-62-43430 Количество на модель: 2
20Y-62-43430
2
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-80820 Количество на модель: 4
01010-80820
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 20Y-62-43450 Количество на модель: 1
20Y-62-43450
1
5

Номер детали на чертеже:

5

BRACKET

Заводской номер: 20Y-62-43440 Количество на модель: 1
20Y-62-43440
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 20Y-62-22271 Количество на модель: 2
20Y-62-22271
2
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 201-60-11390 Количество на модель: 1
201-60-11390
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 20Y-62-19560 Количество на модель: 1
20Y-62-19560
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 07002-11423 Количество на модель: 2
07002-11423
2
12

Номер детали на чертеже:

12

ELBOW

Заводской номер: 14X-43-14840 Количество на модель: 2
14X-43-14840
2
16

Номер детали на чертеже:

16

NIPPLE

Заводской номер: 20Y-62-16630 Количество на модель: 4
20Y-62-16630
4
20

Номер детали на чертеже:

20

SWITCH

Заводской номер: 206-06-61130 Количество на модель: 4
206-06-61130
4
21

Номер детали на чертеже:

21

WIRING HARNESS

Заводской номер: 20Y-06-22430 Количество на модель: 1
20Y-06-22430
1
22

Номер детали на чертеже:

22

CLIP

Заводской номер: 08053-01512 Количество на модель: 1
08053-01512
1
23

Номер детали на чертеже:

23

SPACER

Заводской номер: 195-33-11220 Количество на модель: 1
195-33-11220
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81045 Количество на модель: 1
01010-81045
1
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
26

Номер детали на чертеже:

26

CLIP

Заводской номер: 04434-53412 Количество на модель: 1
04434-53412
1
29

Номер детали на чертеже:

29

HOSE, 1400MM

Заводской номер: 207-62-72720 Количество на модель: 1
207-62-72720
1
30

Номер детали на чертеже:

30

BAND¤ YELLOW

Заводской номер: 20Y-62-22810 Количество на модель: 2
20Y-62-22810
2
31

Номер детали на чертеже:

31

HOSE, 2100MM

Заводской номер: 20Y-62-43520 Количество на модель: 1
20Y-62-43520
1
32

Номер детали на чертеже:

32

HOSE, 1450MM

Заводской номер: 20Y-62-43980 Количество на модель: 1
20Y-62-43980
1
33

Номер детали на чертеже:

33

HOSE, 2150MM

Заводской номер: 20Y-62-43990 Количество на модель: 1
20Y-62-43990
1
34

Номер детали на чертеже:

34

BAND¤ BLACK

Заводской номер: 20Y-62-22840 Количество на модель: 2
20Y-62-22840
2
35

Номер детали на чертеже:

35

BAND¤ BROWN

Заводской номер: 20Y-62-22860 Количество на модель: 2
20Y-62-22860
2
36

Номер детали на чертеже:

36

BAND

Заводской номер: 08034-20536 Количество на модель: 2
08034-20536
2
