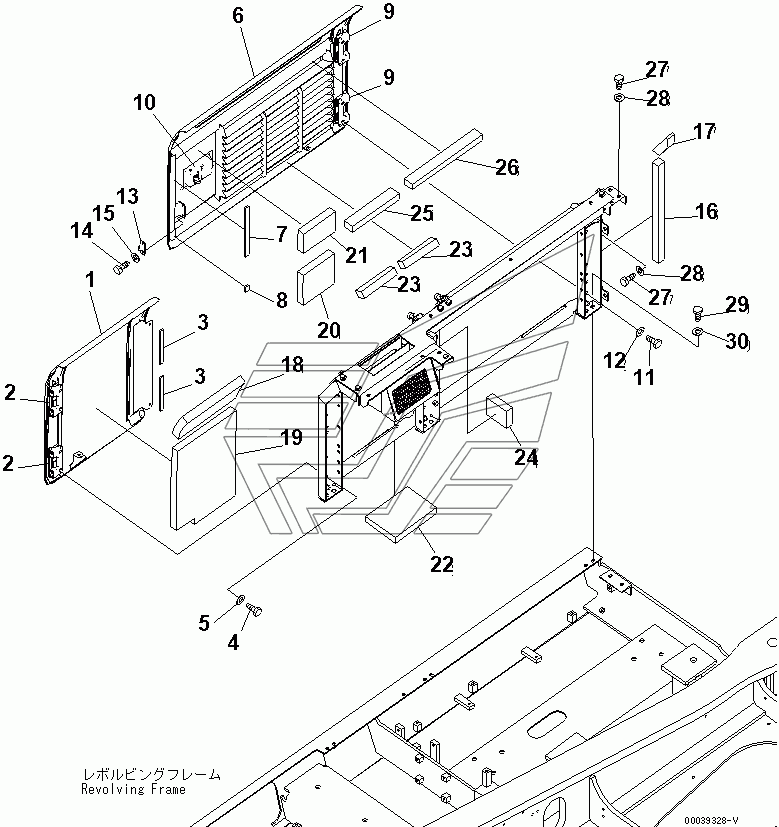

RIGHT SIDE DOOR (MACHINE CAB) (2/3) PC400-7EO. Каталог 2010г.

RIGHT SIDE DOOR (MACHINE CAB) (1/3) PC400-7EO RIGHT SIDE DOOR (MACHINE CAB) (3/3) PC400-7EO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 208-54-71223 Количество на модель: 1
208-54-71223
1
2

Номер детали на чертеже:

2

Hinge, Welded

Заводской номер: 20Y-54-63414 Количество на модель: 2
20Y-54-63414
2
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-54-63390 Количество на модель: 2
20Y-54-63390
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
6

Номер детали на чертеже:

6

COVER

Заводской номер: 208-54-76720 Количество на модель: 1
208-54-76720
1
7

Номер детали на чертеже:

7

Sheet

Заводской номер: 207-54-76330 Количество на модель: 1
207-54-76330
1
8

Номер детали на чертеже:

8

Sheet

Заводской номер: 207-54-76360 Количество на модель: 1
207-54-76360
1
10

Номер детали на чертеже:

10

LOCK ASS'Y

Заводской номер: 198-54-41982 Количество на модель: 1
198-54-41982
1
13

Номер детали на чертеже:

13

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
16

Номер детали на чертеже:

16

SHEET

Заводской номер: 208-54-73710 Количество на модель: 1
208-54-73710
1
17

Номер детали на чертеже:

17

SHEET

Заводской номер: 208-54-73730 Количество на модель: 1
208-54-73730
1
18

Номер детали на чертеже:

18

SHEET

Заводской номер: 208-54-73861 Количество на модель: 1
208-54-73861
1
19

Номер детали на чертеже:

19

SHEET

Заводской номер: 207-54-71760 Количество на модель: 1
207-54-71760
1
20

Номер детали на чертеже:

20

SHEET

Заводской номер: 208-54-74590 Количество на модель: 1
208-54-74590
1
21

Номер детали на чертеже:

21

SHEET

Заводской номер: 208-54-74610 Количество на модель: 1
208-54-74610
1
22

Номер детали на чертеже:

22

SHEET

Заводской номер: 208-54-74621 Количество на модель: 1
208-54-74621
1
23

Номер детали на чертеже:

23

SHEET

Заводской номер: 208-54-74671 Количество на модель: 2
208-54-74671
2
24

Номер детали на чертеже:

24

SHEET

Заводской номер: 208-54-74640 Количество на модель: 1
208-54-74640
1
25

Номер детали на чертеже:

25

SHEET

Заводской номер: 208-54-74650 Количество на модель: 1
208-54-74650
1
26

Номер детали на чертеже:

26

SHEET

Заводской номер: 208-54-74660 Количество на модель: 1
208-54-74660
1
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81230 Количество на модель: 12
01010-81230
12
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01010-81240 Количество на модель: 2
01010-81240
2
RIGHT SIDE DOOR (MACHINE CAB) (1/3) PC400-7EO RIGHT SIDE DOOR (MACHINE CAB) (3/3) PC400-7EO
