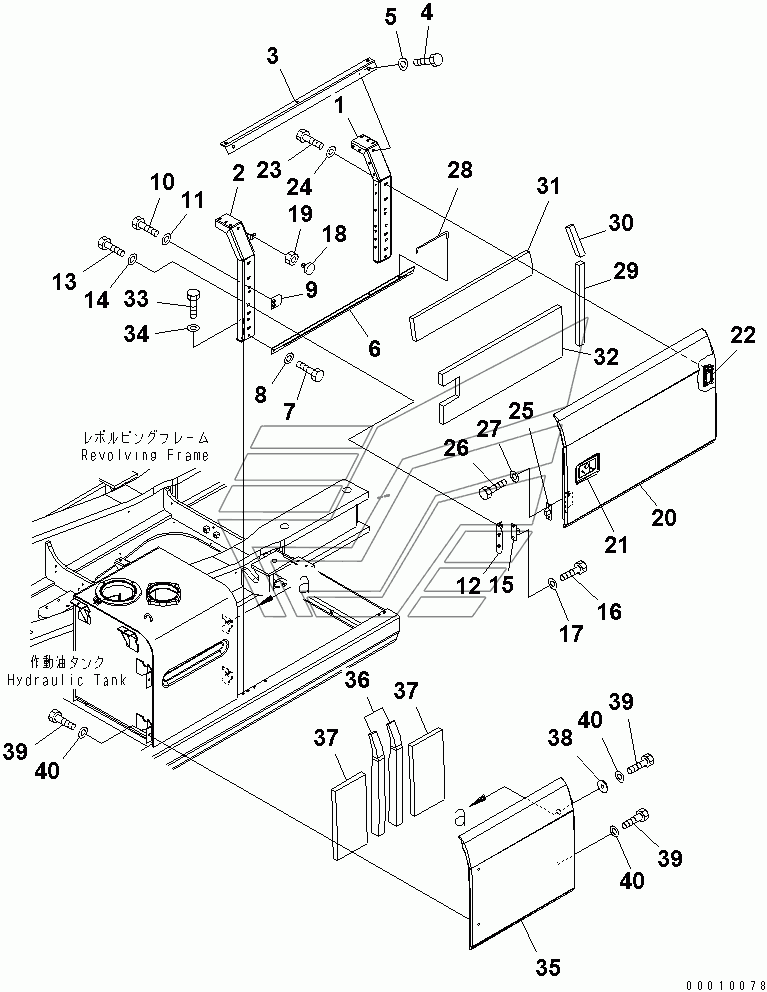

LEFT SIDE DOOR (MACHINE CAB) PC400-7EO. Каталог 2010г.

FRAME (MACHINE CAB) PC400-7EO RIGHT SIDE DOOR (MACHINE CAB) (1/3) PC400-7EO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 208-54-71312 Количество на модель: 1
208-54-71312
1
2

Номер детали на чертеже:

2

FRAME

Заводской номер: 20Y-54-61421 Количество на модель: 1
20Y-54-61421
1
3

Номер детали на чертеже:

3

FRAME

Заводской номер: 208-54-71380 Количество на модель: 1
208-54-71380
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 208-54-71391 Количество на модель: 1
208-54-71391
1
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 20Y-54-61470 Количество на модель: 1
20Y-54-61470
1
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 20Y-54-28170 Количество на модель: 1
20Y-54-28170
1
15

Номер детали на чертеже:

15

DOVE TAIL

Заводской номер: 205-54-51970 Количество на модель: 1
205-54-51970
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-80616 Количество на модель: 2
01010-80616
2
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
18

Номер детали на чертеже:

18

STOPPER

Заводской номер: 20Y-54-11611 Количество на модель: 1
20Y-54-11611
1
19

Номер детали на чертеже:

19

NUT

Заводской номер: 01580-11008 Количество на модель: 1
01580-11008
1
20

Номер детали на чертеже:

20

COVER

Заводской номер: 208-54-71212 Количество на модель: 1
208-54-71212
1
21

Номер детали на чертеже:

21

LOCK ASS'Y

Заводской номер: 198-54-41982 Количество на модель: 1
198-54-41982
1
22

Номер детали на чертеже:

22

HINGE (WELDED)

Заводской номер: 20Y-54-63411 Количество на модель: 2
20Y-54-63411
2
25

Номер детали на чертеже:

25

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
28

Номер детали на чертеже:

28

BAR

Заводской номер: 20Y-54-29231 Количество на модель: 1
20Y-54-29231
1
29

Номер детали на чертеже:

29

SHEET

Заводской номер: 208-54-73710 Количество на модель: 1
208-54-73710
1
30

Номер детали на чертеже:

30

SHEET

Заводской номер: 208-54-73720 Количество на модель: 1
208-54-73720
1
31

Номер детали на чертеже:

31

SHEET

Заводской номер: 208-54-73821 Количество на модель: 1
208-54-73821
1
32

Номер детали на чертеже:

32

SHEET

Заводской номер: 208-54-73830 Количество на модель: 1
208-54-73830
1
35

Номер детали на чертеже:

35

COVER

Заводской номер: 208-54-71240 Количество на модель: 1
208-54-71240
1
36

Номер детали на чертеже:

36

SHEET

Заводской номер: 208-54-73131 Количество на модель: 2
208-54-73131
2
37

Номер детали на чертеже:

37

SHEET

Заводской номер: 208-54-73960 Количество на модель: 2
208-54-73960
2
38

Номер детали на чертеже:

38

Collar

Заводской номер: 203-54-62670 Количество на модель: 1
203-54-62670
1
