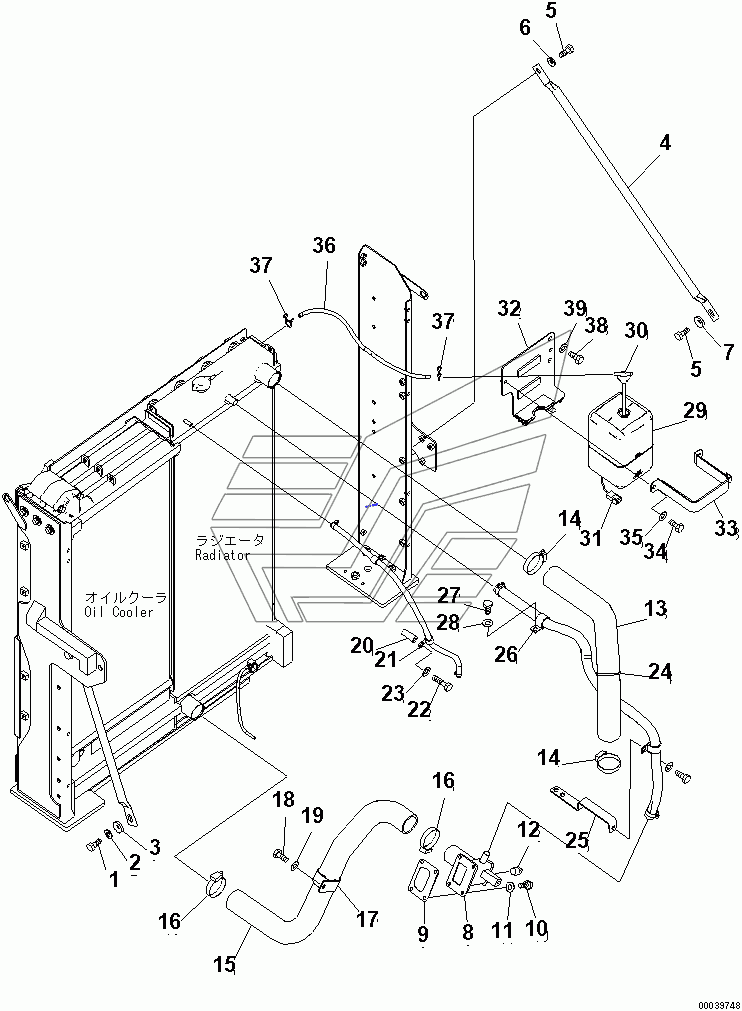

COOLING (RADIATOR PIPING) PC400-7EO. Каталог 2010г.

COOLING (COVER)(#65365-) PC400-7EO COOLING (SHEET) PC400-7EO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01010-81640 Количество на модель: 1
01010-81640
1
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 01643-31645 Количество на модель: 1
01643-31645
1
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 21T-54-16150 Количество на модель: 1
21T-54-16150
1
4

Номер детали на чертеже:

4

STAY

Заводской номер: 207-03-71211 Количество на модель: 1
207-03-71211
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81635 Количество на модель: 2
01010-81635
2
8

Номер детали на чертеже:

8

CONNECTOR

Заводской номер: 208-03-75390 Количество на модель: 1
208-03-75390
1
9

Номер детали на чертеже:

9

GASKET

Заводской номер: 207-03-31271 Количество на модель: 1
207-03-31271
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
12

Номер детали на чертеже:

12

PLUG

Заводской номер: 07042-00312 Количество на модель: 1
07042-00312
1
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 208-03-75470 Количество на модель: 1
208-03-75470
1
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 07289-00070 Количество на модель: 2
07289-00070
2
15

Номер детали на чертеже:

15

HOSE

Заводской номер: 208-03-75481 Количество на модель: 1
208-03-75481
1
15

Номер детали на чертеже:

15

HOSE

Заводской номер: 208-03-75480 Количество на модель: 1
208-03-75480
1
17

Номер детали на чертеже:

17

CLIP

Заводской номер: 207-03-51530 Количество на модель: 1
207-03-51530
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
20

Номер детали на чертеже:

20

SPACER

Заводской номер: 6152-51-5520 Количество на модель: 1
6152-51-5520
1
21

Номер детали на чертеже:

21

CLIP

Заводской номер: 04434-51710 Количество на модель: 1
04434-51710
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81070 Количество на модель: 1
01010-81070
1
24

Номер детали на чертеже:

24

Band

Заводской номер: 134-03-61410 Количество на модель: 1
134-03-61410
1
25

Номер детали на чертеже:

25

BRACKET

Заводской номер: 208-03-75380 Количество на модель: 1
208-03-75380
1
26

Номер детали на чертеже:

26

CLIP

Заводской номер: 04434-53212 Количество на модель: 1
04434-53212
1
29

Номер детали на чертеже:

29

Tank, Reservoir

Заводской номер: 419-03-21320 Количество на модель: 1
419-03-21320
1
30

Номер детали на чертеже:

30

Cap

Заводской номер: 421-03-22170 Количество на модель: 1
421-03-22170
1
31

Номер детали на чертеже:

31

Connector

Заводской номер: 08055-00282 Количество на модель: 1
08055-00282
1
32

Номер детали на чертеже:

32

BRACKET

Заводской номер: 208-03-75370 Количество на модель: 1
208-03-75370
1
33

Номер детали на чертеже:

33

BAND

Заводской номер: 17A-03-14130 Количество на модель: 1
17A-03-14130
1
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
36

Номер детали на чертеже:

36

HOSE

Заводской номер: 208-03-75830 Количество на модель: 1
208-03-75830
1
37

Номер детали на чертеже:

37

CLIP

Заводской номер: 206-03-43340 Количество на модель: 2
206-03-43340
2
