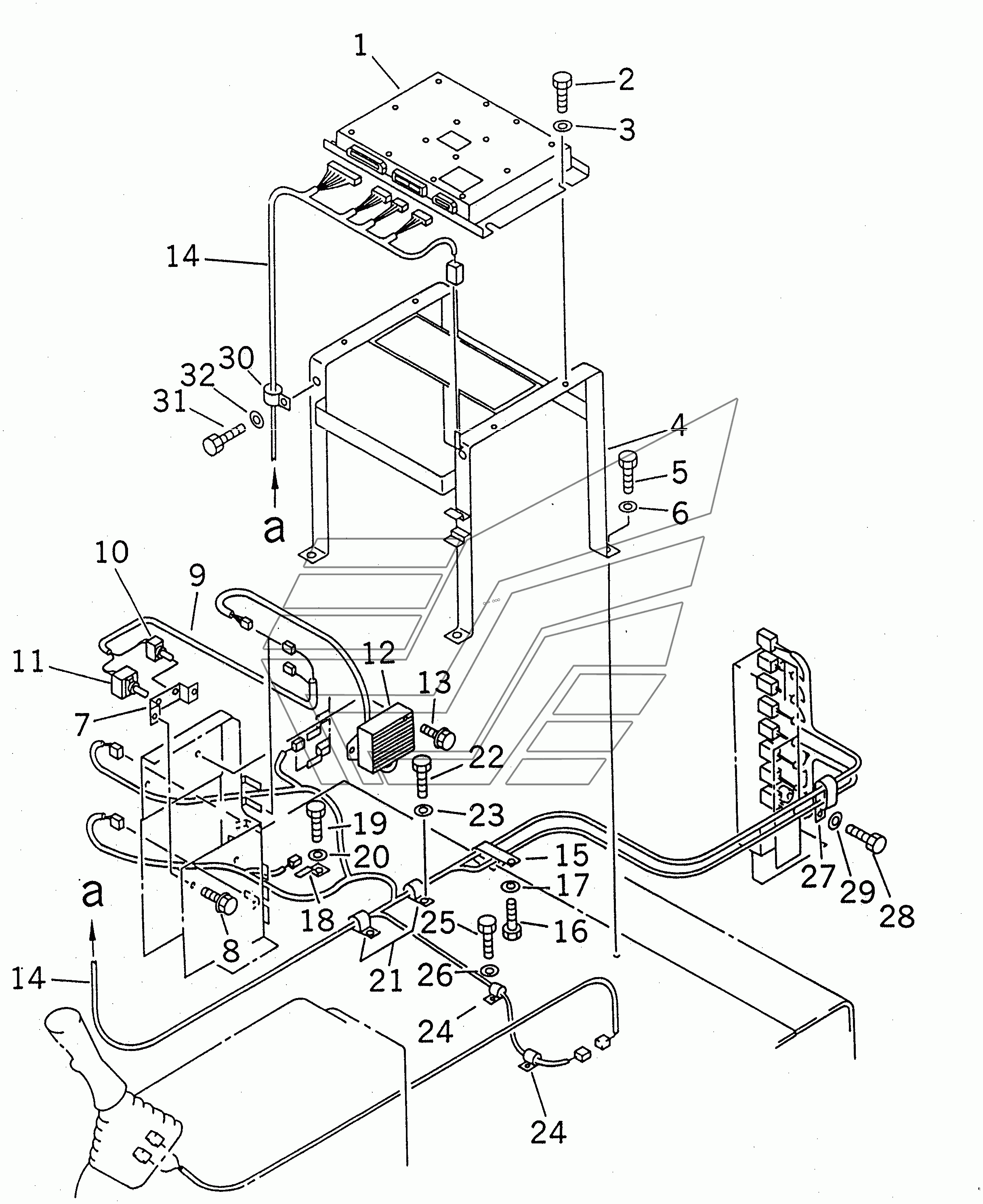

WIRING (ELECTRONIC HARNESS)(#30001-30915) PC210LC-6. Каталог 2010г.

WIRING (AUTO GREASE SUPPLY SYSTEM) PC210LC-6 ADDITIONAL WORK LAMP(#30001-30589) PC210LC-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONTROLLER,EPC

Заводской номер: 7834-60-2002 Количество на модель: 1
7834-60-2002
1
1

Номер детали на чертеже:

1

CONTROLLER,EPC

Заводской номер: 7834-60-2001 Количество на модель: 1
7834-60-2001
1
1

Номер детали на чертеже:

1

CONTROLLER,EPC

Заводской номер: 7834-60-2000 Количество на модель: 1
7834-60-2000
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 20Y-06-21631 Количество на модель: 1
20Y-06-21631
1
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 20Y-06-23580 Количество на модель: 1
20Y-06-23580
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01435-00616 Количество на модель: 2
01435-00616
2
9

Номер детали на чертеже:

9

WIRING HARNESS

Заводской номер: 20Y-06-23590 Количество на модель: 1
20Y-06-23590
1
10

Номер детали на чертеже:

10

SWITCH

Заводской номер: 20Y-06-23350 Количество на модель: 1
20Y-06-23350
1
11

Номер детали на чертеже:

11

SWITCH

Заводской номер: 20Y-06-24150 Количество на модель: 1
20Y-06-24150
1
12

Номер детали на чертеже:

12

RESISTOR

Заводской номер: 206-06-52130 Количество на модель: 1
206-06-52130
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01435-00816 Количество на модель: 2
01435-00816
2
14

Номер детали на чертеже:

14

HARNESS

Заводской номер: 20Y-06-21142 Количество на модель: 1
20Y-06-21142
1
15

Номер детали на чертеже:

15

CLIP

Заводской номер: 421-07-11550 Количество на модель: 1
421-07-11550
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-51225 Количество на модель: 1
01010-51225
1
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
18

Номер детали на чертеже:

18

CLIP

Заводской номер: 08053-01512 Количество на модель: 1
08053-01512
1
21

Номер детали на чертеже:

21

CLIP

Заводской номер: 08036-02514 Количество на модель: 2
08036-02514
2
24

Номер детали на чертеже:

24

CLIP

Заводской номер: 08036-01214 Количество на модель: 2
08036-01214
2
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-51220 Количество на модель: 2
01010-51220
2
27

Номер детали на чертеже:

27

CLIP

Заводской номер: 20Y-06-11630 Количество на модель: 1
20Y-06-11630
1
30

Номер детали на чертеже:

30

CLIP

Заводской номер: 198-03-12560 Количество на модель: 1
198-03-12560
1
