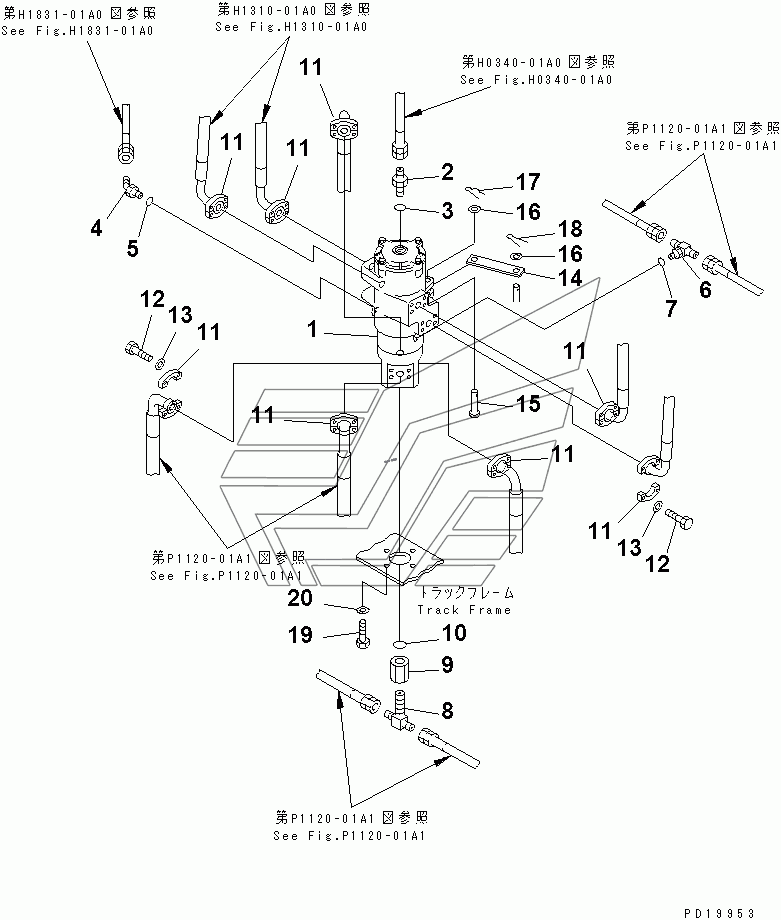

SWIVEL JOINT (CONNECTING PARTS) (TRAVEL SPEED 3RD) PC210LC-6. Каталог 2010г.

SWING MOTOR (CONNECTING PARTS) (FOR ADDITIONAL PIPING) (1 ACTUATOR) (FOR REVOLUTION ARM)(#30500-30915) PC210LC-6 SWIVEL BLIND PARTS(#30001-31389) PC210LC-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A0)

Заводской номер: 703-09-33230 Количество на модель: 1
703-09-33230
1
1

Номер детали на чертеже:

1

SWIVEL JOINT ASS'Y

Заводской номер: 703-09-00120 Количество на модель: 1
703-09-00120
1
2

Номер детали на чертеже:

2

UNION

Заводской номер: 07230-20522 Количество на модель: 1
07230-20522
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07002-02434 Количество на модель: 1
07002-02434
1
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 22X-61-18550 Количество на модель: 1
22X-61-18550
1
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 07236-10210 Количество на модель: 1
07236-10210
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07002-01423 Количество на модель: 1
07002-01423
1
6

Номер детали на чертеже:

6

TEE

Заводской номер: 208-26-11611 Количество на модель: 1
208-26-11611
1
6

Номер детали на чертеже:

6

TEE

Заводской номер: 20Y-62-11780 Количество на модель: 1
20Y-62-11780
1
8

Номер детали на чертеже:

8

TEE

Заводской номер: 20Y-62-21870 Количество на модель: 1
20Y-62-21870
1
9

Номер детали на чертеже:

9

NUT

Заводской номер: 208-62-53120 Количество на модель: 1
208-62-53120
1
11

Номер детали на чертеже:

11

FLANGE

Заводской номер: 07371-30640 Количество на модель: 16
07371-30640
16
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 07372-21035 Количество на модель: 32
07372-21035
32
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-51032 Количество на модель: 32
01643-51032
32
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 209-62-14430 Количество на модель: 1
209-62-14430
1
15

Номер детали на чертеже:

15

PIN

Заводской номер: 209-62-52560 Количество на модель: 1
209-62-52560
1
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01641-21626 Количество на модель: 2
01641-21626
2
17

Номер детали на чертеже:

17

PIN

Заводской номер: 04052-11664 Количество на модель: 1
04052-11664
1
18

Номер детали на чертеже:

18

PIN, COTTER

Заводской номер: 04050-14025 Количество на модель: 1
04050-14025
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81235 Количество на модель: 4
01010-81235
4
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
