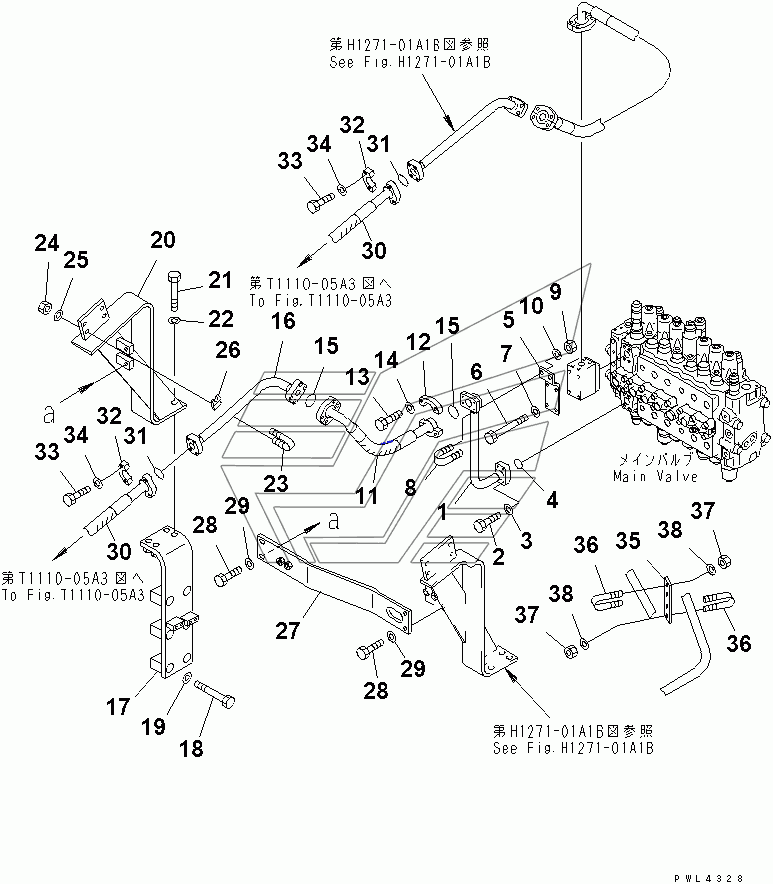

ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (WITHOUT LOCK VALVE) (2/2)(#31425-) PC210LC-6. Каталог 2010г.

ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (2/2)(#30980-) PC210LC-6 ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (KIT) (2/2)(#30916-) PC210LC-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-25131 Количество на модель: 1
20Y-62-25131
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81040 Количество на модель: 4
01010-81040
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 1
21T-09-11460
1
5

Номер детали на чертеже:

5

BRACKET

Заводской номер: 20Y-62-25241 Количество на модель: 1
20Y-62-25241
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81095 Количество на модель: 4
01010-81095
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
8

Номер детали на чертеже:

8

CLIP

Заводской номер: 07283-22738 Количество на модель: 1
07283-22738
1
9

Номер детали на чертеже:

9

NUT

Заводской номер: 01599-01011 Количество на модель: 2
01599-01011
2
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 20Y-62-25140 Количество на модель: 1
20Y-62-25140
1
12

Номер детали на чертеже:

12

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
16

Номер детали на чертеже:

16

TUBE

Заводской номер: 20Y-970-6220 Количество на модель: 1
20Y-970-6220
1
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 206-62-65112 Количество на модель: 1
206-62-65112
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81275 Количество на модель: 6
01010-81275
6
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 20Y-970-6180 Количество на модель: 1
20Y-970-6180
1
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81660 Количество на модель: 4
01010-81660
4
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
23

Номер детали на чертеже:

23

CLIP

Заводской номер: 07283-32746 Количество на модель: 2
07283-32746
2
26

Номер детали на чертеже:

26

SEAT

Заводской номер: 07283-52737 Количество на модель: 2
07283-52737
2
27

Номер детали на чертеже:

27

BRACKET

Заводской номер: 20Y-970-6191 Количество на модель: 1
20Y-970-6191
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-81240 Количество на модель: 4
01010-81240
4
30

Номер детали на чертеже:

30

HOSE

Заводской номер: 07099-21012 Количество на модель: 2
07099-21012
2
35

Номер детали на чертеже:

35

BRACKET

Заводской номер: 20Y-62-25840 Количество на модель: 1
20Y-62-25840
1
36

Номер детали на чертеже:

36

CLIP

Заводской номер: 07283-32738 Количество на модель: 2
07283-32738
2
