  6. TRACK FRAME (VARIABLE GAUGE) (FULL ROLLER GUARD) (WITH UNDER COVER)(50001-50551)

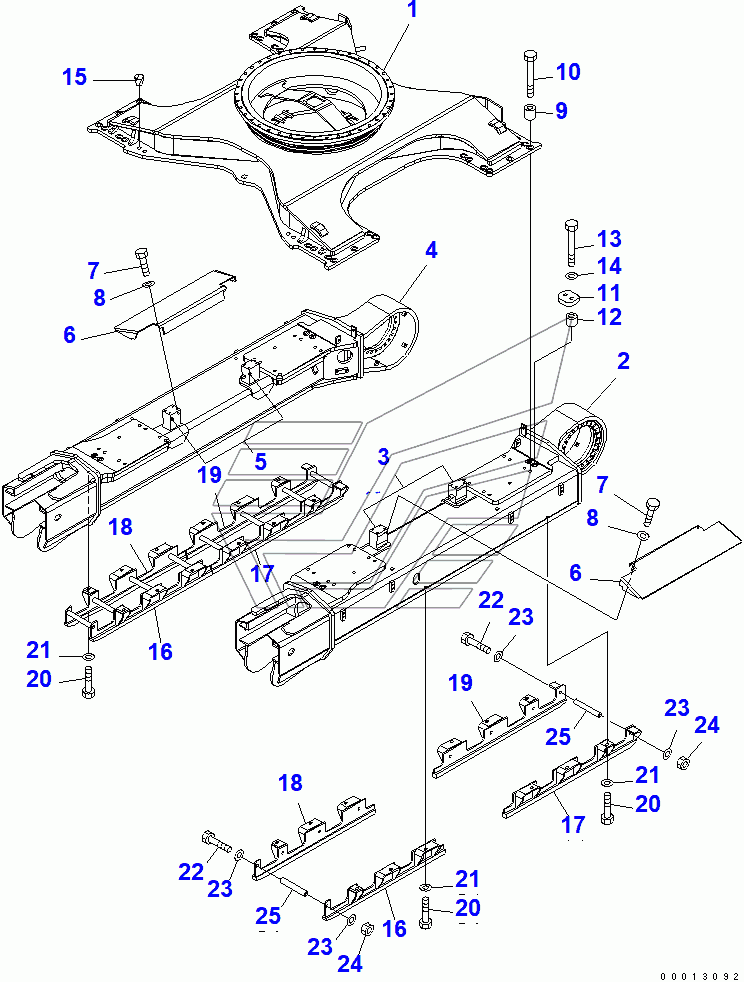

TRACK FRAME (VARIABLE GAUGE) (FULL ROLLER GUARD) (WITH UNDER COVER)(50001-50551) PC400-7. Каталог 2010г.

TRACK FRAME (VARIABLE GAUGE) (FRAME) (WITH UNDER COVER)(50552-) PC400-7 TRACK FRAME (WITH UNDER COVER)(50001-50551) PC400-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 208-30-75611 Количество на модель: 1
208-30-75611
1
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 208-30-75610 Количество на модель: 1
208-30-75610
1
2

Номер детали на чертеже:

2

FRAME, L.H.

Заводской номер: 208-30-75142 Количество на модель: 1
208-30-75142
1
3

Номер детали на чертеже:

3

BRACKET (WELDED)

Заводской номер: 208-30-75E10 Количество на модель: 2
208-30-75E10
2
4

Номер детали на чертеже:

4

FRAME, R.H.

Заводской номер: 208-30-75152 Количество на модель: 1
208-30-75152
1
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 208-30-75181 Количество на модель: 2
208-30-75181
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
9

Номер детали на чертеже:

9

COLLAR

Заводской номер: 208-30-75390 Количество на модель: 16
208-30-75390
16
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 208-30-12130 Количество на модель: 16
208-30-12130
16
11

Номер детали на чертеже:

11

PLATE

Заводской номер: 208-30-12160 Количество на модель: 4
208-30-12160
4
12

Номер детали на чертеже:

12

COLLAR

Заводской номер: 208-30-31650 Количество на модель: 8
208-30-31650
8
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01011-63030 Количество на модель: 8
01011-63030
8
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-33080 Количество на модель: 8
01643-33080
8
15

Номер детали на чертеже:

15

PLUG

Заводской номер: 07049-03949 Количество на модель: 8
07049-03949
8
16

Номер детали на чертеже:

16

GUARD

Заводской номер: 208-30-77110 Количество на модель: 2
208-30-77110
2
17

Номер детали на чертеже:

17

GUARD

Заводской номер: 208-30-77120 Количество на модель: 2
208-30-77120
2
18

Номер детали на чертеже:

18

GUARD

Заводской номер: 208-30-77130 Количество на модель: 2
208-30-77130
2
19

Номер детали на чертеже:

19

GUARD

Заводской номер: 208-30-77140 Количество на модель: 2
208-30-77140
2
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-62455 Количество на модель: 24
01010-62455
24
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-32460 Количество на модель: 24
01643-32460
24
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 421-975-1230 Количество на модель: 16
421-975-1230
16
24

Номер детали на чертеже:

24

NUT

Заводской номер: 01580-12419 Количество на модель: 16
01580-12419
16
25

Номер детали на чертеже:

25

SPACER

Заводской номер: 150-30-15553 Количество на модель: 16
150-30-15553
16
TRACK FRAME (VARIABLE GAUGE) (FRAME) (WITH UNDER COVER)(50552-) PC400-7 TRACK FRAME (WITH UNDER COVER)(50001-50551) PC400-7
