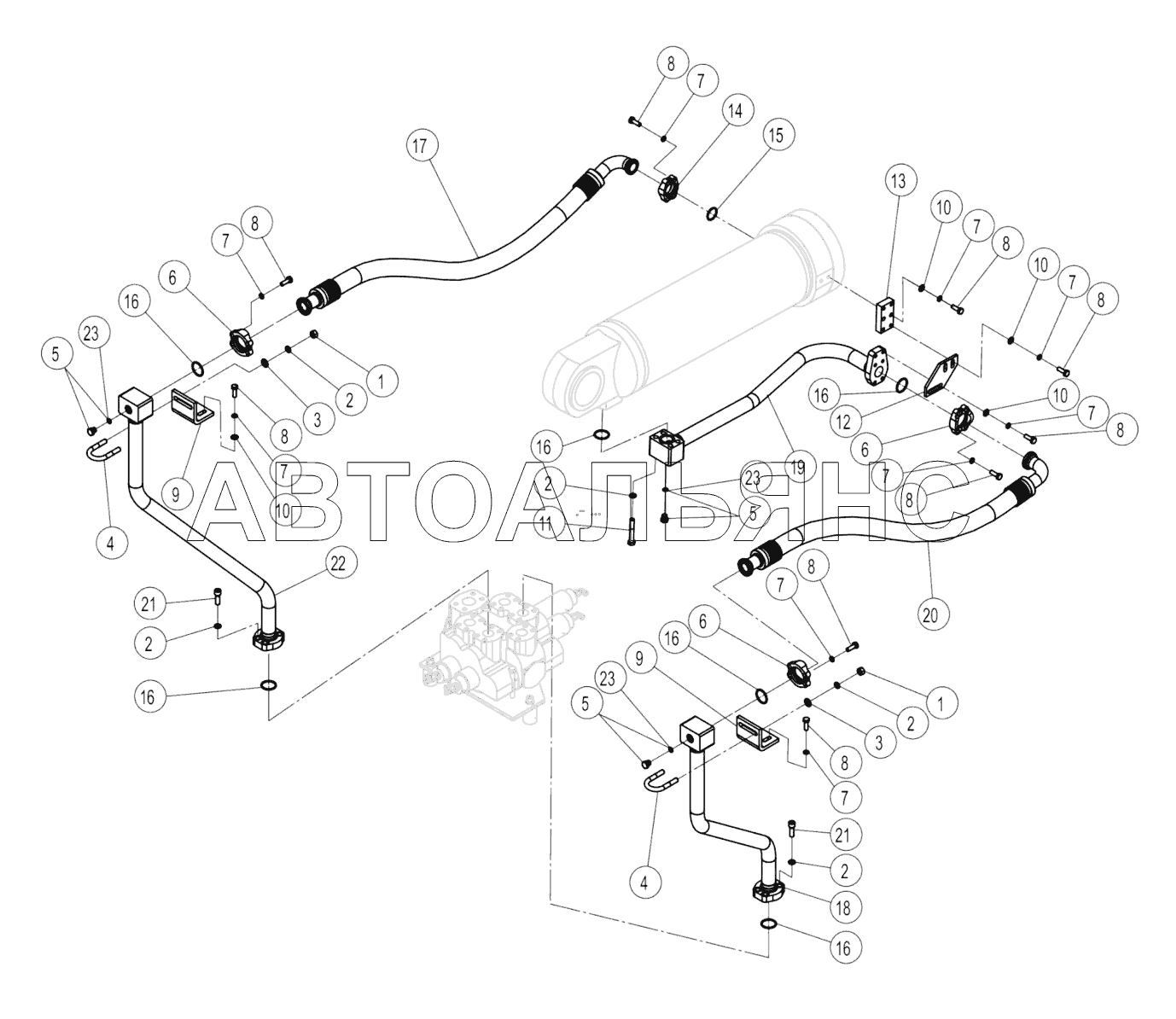

00C3665-000-00 TILTING CYLINDER LINES CLG-856H. Каталог 2015г.

00C2722-001-00 BOOM CYLINDER LINES CLG-856H 00C3832-001-00 CONTROL VALVE LINES CLG-856H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 03B0003 Количество на модель: 4
03B0003
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06B0008 Количество на модель: 16
06B0008
16
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 06B0007 Количество на модель: 4
06B0007
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: 02B0020 Количество на модель: 2
02B0020
2
5

Номер детали на чертеже:

5

Plug

Заводской номер: 44C0152 Количество на модель: 3
44C0152
3
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 44C0798 Количество на модель: 3
44C0798
3
6

Номер детали на чертеже:

6

Plate

Заводской номер: 72A0629 Количество на модель: 6
72A0629
6
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 06B0002 Количество на модель: 26
06B0002
26
8

Номер детали на чертеже:

8

Болт

Заводской номер: 00B0019 Количество на модель: 26
00B0019
26
9

Номер детали на чертеже:

9

Plate

Заводской номер: 29A7603 Количество на модель: 2
29A7603
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 06B0001 Количество на модель: 10
06B0001
10
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01B0028 Количество на модель: 4
01B0028
4
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01B0009 Количество на модель: 4
01B0009
4
12

Номер детали на чертеже:

12

Plate

Заводской номер: 13A7638 Количество на модель: 1
13A7638
1
13

Номер детали на чертеже:

13

Plate

Заводской номер: 16A8077 Количество на модель: 1
16A8077
1
14

Номер детали на чертеже:

14

Plate

Заводской номер: 72A0628 Количество на модель: 2
72A0628
2
15

Номер детали на чертеже:

15

O-ring

Заводской номер: 12B1696 Количество на модель: 1
12B1696
1
15

Номер детали на чертеже:

15

Кольцо круглого сечения

Заводской номер: 12B0445 Количество на модель: 1
12B0445
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 12B0250 Количество на модель: 6
12B0250
6
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 12B0821 Количество на модель: 6
12B0821
6
17

Номер детали на чертеже:

17

Hose

Заводской номер: HOSE Количество на модель: 1
HOSE
1
17

Номер детали на чертеже:

17

Hose as

Заводской номер: 07C5468TS Количество на модель: 1
07C5468TS
1
18

Номер детали на чертеже:

18

Tube as

Заводской номер: 09D1787 Количество на модель: 1
09D1787
1
19

Номер детали на чертеже:

19

Tube as

Заводской номер: 10D7951 Количество на модель: 1
10D7951
1
19

Номер детали на чертеже:

19

Tube as

Заводской номер: 09D3763 Количество на модель: 1
09D3763
1
20

Номер детали на чертеже:

20

Hose as

Заводской номер: 07C5467TS Количество на модель: 1
07C5467TS
1
21

Номер детали на чертеже:

21

Screw

Заводской номер: 04B0794 Количество на модель: 8
04B0794
8
22

Номер детали на чертеже:

22

Tube as

Заводской номер: 09D1788 Количество на модель: 1
09D1788
1
23

Номер детали на чертеже:

23

O-ring

Заводской номер: 12B1523 Количество на модель: 3
12B1523
3
23

Номер детали на чертеже:

23

O-ring

Заводской номер: 12V0497 Количество на модель: 1
12V0497
1
