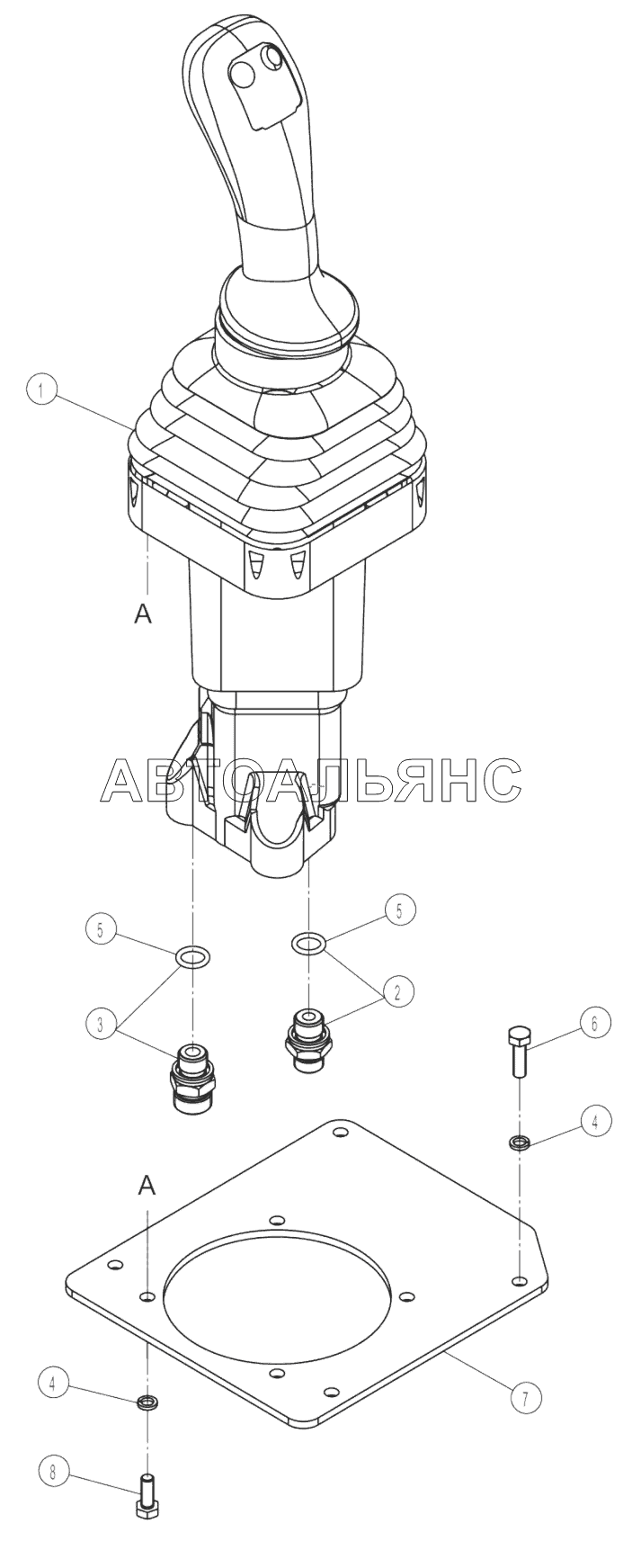

12C3629-001-00 PILOT VALVE CLG-856H. Каталог 2015г.

00C3630-001-00 PILOT VALVE and LINES CLG-856H 12C4223-001-00 SHUTTLE VALVE CLG-856H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pilot valve

Заводской номер: 12C3078 Количество на модель: 1
12C3078
1
2

Номер детали на чертеже:

2

Connector

Заводской номер: 30C0232 Количество на модель: 5
30C0232
5
3

Номер детали на чертеже:

3

Connector

Заводской номер: 30C0224 Количество на модель: 1
30C0224
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06B0003 Количество на модель: 8
06B0003
8
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 12V0497 Количество на модель: 6
12V0497
6
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 00B0010 Количество на модель: 4
00B0010
4
7

Номер детали на чертеже:

7

Mounting plate

Заводской номер: 46D1960 Количество на модель: 1
46D1960
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 00B0022 Количество на модель: 4
00B0022
4
