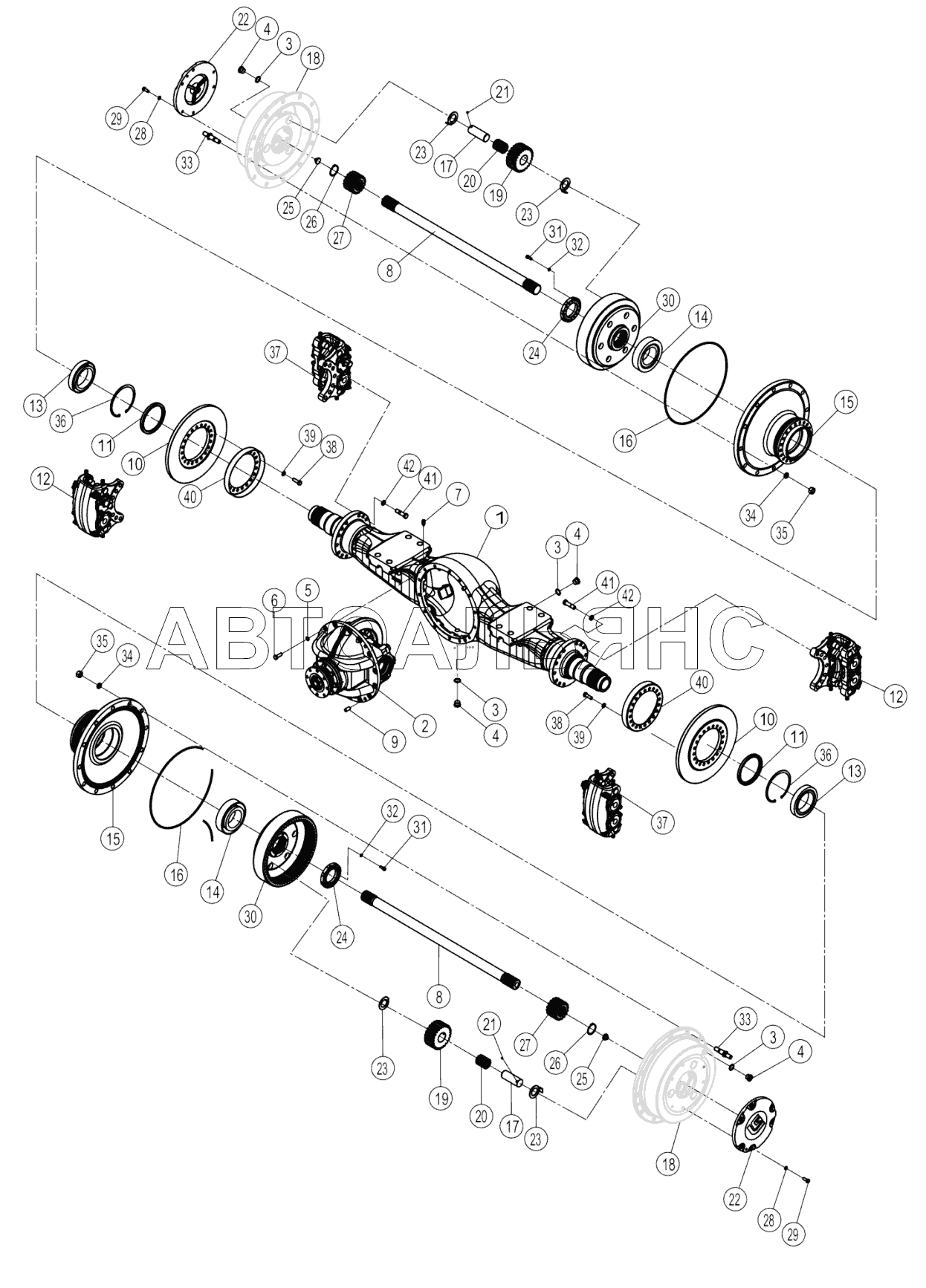

01Y0060-000-00 FRONT AXLE CLG-856H. Каталог 2015г.

00C4341-000-00 FRONT AXLE BRAKE LINES CLG-856H 24D0252-000-00 SPINDLE CLG-856H

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

31

32

33

33

34

34

35

35

36

37

38

39

40

41

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Spindle

Заводской номер: 24D0252 Количество на модель: 1

24D0252

1

2

Номер детали на чертеже:

2

Front axle bevel gear

Заводской номер: 41C1735 Количество на модель: 1

41C1735

1

3

Номер детали на чертеже:

3

Шайба

Заводской номер: 06B0055 Количество на модель: 4

06B0055

4

4

Номер детали на чертеже:

4

Plug

Заводской номер: 03B1580 Количество на модель: 4

03B1580

4

5

Номер детали на чертеже:

5

Шайба

Заводской номер: 06B0013 Количество на модель: 14

06B0013

14

6

Номер детали на чертеже:

6

Болт

Заводской номер: 00B0273 Количество на модель: 14

00B0273

14

7

Номер детали на чертеже:

7

Сапун

Заводской номер: 03B0406 Количество на модель: 1

03B0406

1

8

Номер детали на чертеже:

8

Полуось

Заводской номер: 62A0005 Количество на модель: 2

62A0005

2

8

Номер детали на чертеже:

8

Half shaft

Заводской номер: 62A0286 Количество на модель: 2

62A0286

2

9

Номер детали на чертеже:

9

Палец

Заводской номер: 60A0011 Количество на модель: 2

60A0011

2

10

Номер детали на чертеже:

10

Brake disc

Заводской номер: 56A3266 Количество на модель: 2

56A3266

2

11

Номер детали на чертеже:

11

Oil seal

Заводской номер: 13B0887 Количество на модель: 2

13B0887

2

12

Номер детали на чертеже:

12

Clamp as

Заводской номер: 45C0704 Количество на модель: 2

45C0704

2

13

Номер детали на чертеже:

13

Tap.roller brg

Заводской номер: 23B0152 Количество на модель: 2

23B0152

2

14

Номер детали на чертеже:

14

Роликоподшипник конический 32221

Заводской номер: 23B0010 Количество на модель: 2

23B0010

2

15

Номер детали на чертеже:

15

Hub

Заводской номер: 70A0421 Количество на модель: 2

70A0421

2

16

Номер детали на чертеже:

16

O-RING

Заводской номер: 12B0206 Количество на модель: 2

12B0206

2

17

Номер детали на чертеже:

17

Ось сателлита

Заводской номер: 60A0007 Количество на модель: 6

60A0007

6

18

Номер детали на чертеже:

18

Carrier

Заводской номер: CARRIER Количество на модель: 2

CARRIER

2

19

Номер детали на чертеже:

19

Сателлит

Заводской номер: 41A0002 Количество на модель: 6

41A0002

6

20

Номер детали на чертеже:

20

Игла подшипника

Заводской номер: 20B0001 Количество на модель: 168

20B0001

168

21

Номер детали на чертеже:

21

Шарик стальной

Заводской номер: 20B0026 Количество на модель: 6

20B0026

6

22

Номер детали на чертеже:

22

Крышка

Заводской номер: 53A0009 Количество на модель: 2

53A0009

2

23

Номер детали на чертеже:

23

Gasket

Заводской номер: 20A2841 Количество на модель: 12

20A2841

12

24

Номер детали на чертеже:

24

Round nut

Заводской номер: 03B1613 Количество на модель: 2

03B1613

2

25

Номер детали на чертеже:

25

Закрутка

Заводской номер: 61A0019 Количество на модель: 2

61A0019

2

26

Номер детали на чертеже:

26

Кольцо упорное

Заводской номер: 07B0013 Количество на модель: 2

07B0013

2

27

Номер детали на чертеже:

27

Шестерня солнечная

Заводской номер: 41A0003 Количество на модель: 2

41A0003

2

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 06B0008 Количество на модель: 12

06B0008

12

29

Номер детали на чертеже:

29

BOLT

Заводской номер: 00B0017 Количество на модель: 12

00B0017

12

30

Номер детали на чертеже:

30

Шестерня кольцевая

Заводской номер: 41A0001 Количество на модель: 2

41A0001

2

31

Номер детали на чертеже:

31

Screw

Заводской номер: 04B1199 Количество на модель: 4

04B1199

4

31

Номер детали на чертеже:

31

Винт

Заводской номер: 04B0022 Количество на модель: 4

04B0022

4

32

Номер детали на чертеже:

32

Шайба

Заводской номер: 06B0002 Количество на модель: 4

06B0002

4

33

Номер детали на чертеже:

33

Rim bolt

Заводской номер: 01B1346 Количество на модель: 24

01B1346

24

33

Номер детали на чертеже:

33

Болт

Заводской номер: 01B0181 Количество на модель: 24

01B0181

24

34

Номер детали на чертеже:

34

Шайба

Заводской номер: 06B0019 Количество на модель: 24

06B0019

24

34

Номер детали на чертеже:

34

Hard washer

Заводской номер: 06B0210 Количество на модель: 24

06B0210

24

35

Номер детали на чертеже:

35

Nut

Заводской номер: 03B0840 Количество на модель: 24

03B0840

24

35

Номер детали на чертеже:

35

Гайка

Заводской номер: 03B0150 Количество на модель: 24

03B0150

24

36

Номер детали на чертеже:

36

Кольцо

Заводской номер: 76A0002 Количество на модель: 2

76A0002

2

37

Номер детали на чертеже:

37

Clamp as

Заводской номер: 45C0703 Количество на модель: 2

45C0703

2

38

Номер детали на чертеже:

38

BOLT

Заводской номер: 00B0375 Количество на модель: 40

00B0375

40

39

Номер детали на чертеже:

39

Hard washer

Заводской номер: 06B0214 Количество на модель: 40

06B0214

40

40

Номер детали на чертеже:

40

Dust cover

Заводской номер: 53A1956 Количество на модель: 2

53A1956

2

41

Номер детали на чертеже:

41

Болт

Заводской номер: 01B0043 Количество на модель: 28

01B0043

28

42

Номер детали на чертеже:

42

Шайба

Заводской номер: 06B0014 Количество на модель: 28

06B0014

28
