01Y0036-000-01 REAR AXLE AS CLG-856H. Каталог 2015г.

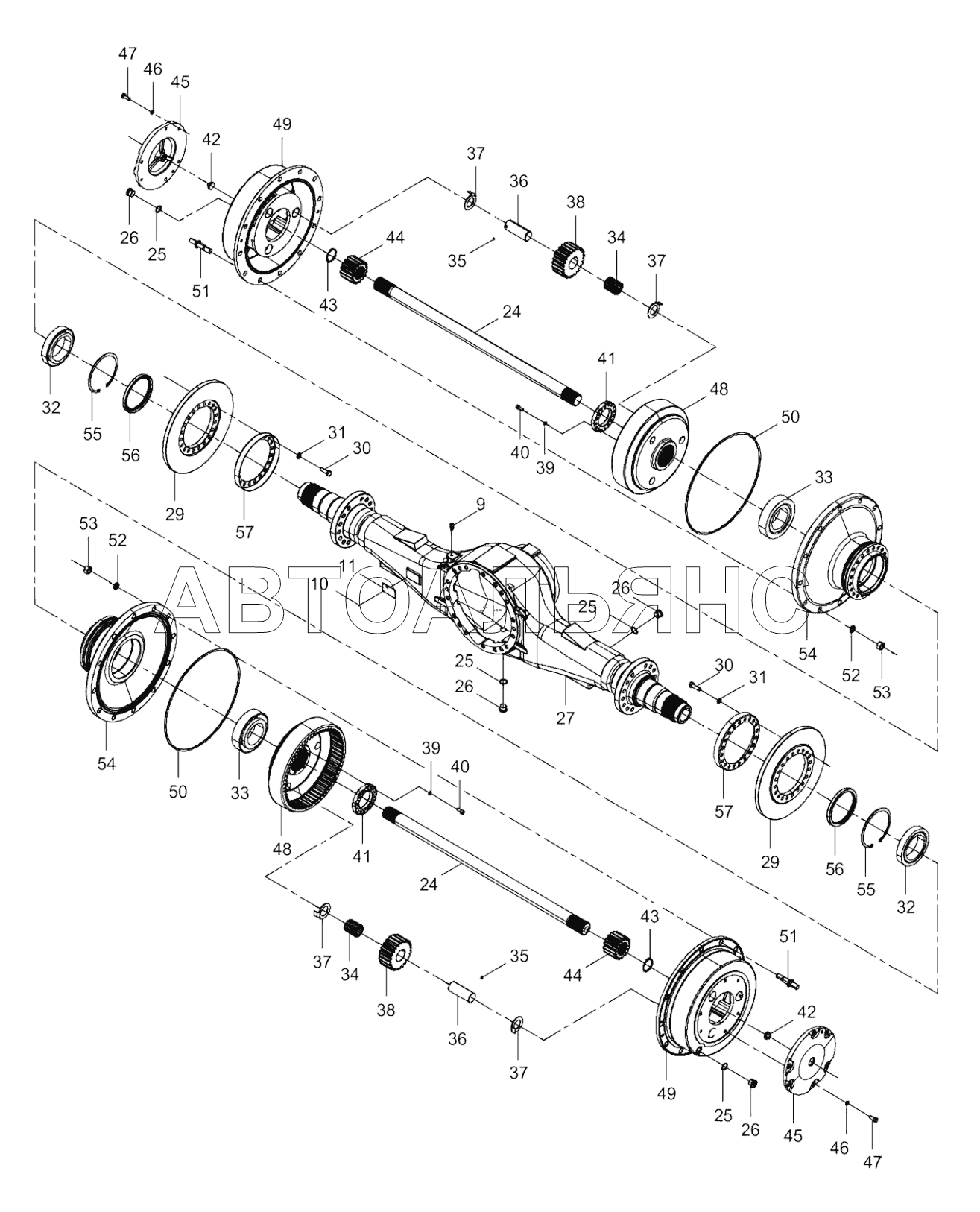

01Y0036-000-00 REAR AXLE AS CLG-856H 24D0282-000-00 AXLE HOUSING and SPINDLE GP CLG-856H

Вид отображения:

Детали справа

По ширине экрана

9

10

11

24

24

25

26

27

27

29

30

31

32

33

34

35

36

37

38

39

40

40

41

42

43

44

45

46

47

48

49

50

51

51

51

52

52

53

53

54

55

56

57

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

9

Номер детали на чертеже:

9

Сапун

Заводской номер: 03B0406 Количество на модель: 1

03B0406

1

10

Номер детали на чертеже:

10

Заклёпка

Заводской номер: 09B0002 Количество на модель: 4

09B0002

4

11

Номер детали на чертеже:

11

NAMEPLATE

Заводской номер: NAMEPLATE Количество на модель: 1

NAMEPLATE

1

24

Номер детали на чертеже:

24

Half shaft

Заводской номер: 62A0287 Количество на модель: 2

62A0287

2

24

Номер детали на чертеже:

24

Half shaft

Заводской номер: 62A0037 Количество на модель: 2

62A0037

2

25

Номер детали на чертеже:

25

Шайба

Заводской номер: 06B0055 Количество на модель: 4

06B0055

4

26

Номер детали на чертеже:

26

Plug

Заводской номер: 03B1580 Количество на модель: 4

03B1580

4

27

Номер детали на чертеже:

27

SPINDLE

Заводской номер: SPINDLE Количество на модель: 1

SPINDLE

1

27

Номер детали на чертеже:

27

Axle housing and spindl e gp

Заводской номер: 24D0282 Количество на модель: 1

24D0282

1

29

Номер детали на чертеже:

29

Диск тормозной

Заводской номер: 56A0007 Количество на модель: 2

56A0007

2

30

Номер детали на чертеже:

30

BOLT

Заводской номер: 00B0375 Количество на модель: 40

00B0375

40

31

Номер детали на чертеже:

31

Hard washer

Заводской номер: 06B0214 Количество на модель: 40

06B0214

40

32

Номер детали на чертеже:

32

Tap.roller brg

Заводской номер: 23B0152 Количество на модель: 2

23B0152

2

33

Номер детали на чертеже:

33

Роликоподшипник конический 32221

Заводской номер: 23B0010 Количество на модель: 2

23B0010

2

34

Номер детали на чертеже:

34

Игла подшипника

Заводской номер: 20B0001 Количество на модель: 168

20B0001

168

35

Номер детали на чертеже:

35

Шарик стальной

Заводской номер: 20B0026 Количество на модель: 6

20B0026

6

36

Номер детали на чертеже:

36

Ось сателлита

Заводской номер: 60A0007 Количество на модель: 6

60A0007

6

37

Номер детали на чертеже:

37

Gasket

Заводской номер: 20A2841 Количество на модель: 12

20A2841

12

38

Номер детали на чертеже:

38

Сателлит

Заводской номер: 41A0002 Количество на модель: 6

41A0002

6

39

Номер детали на чертеже:

39

Шайба

Заводской номер: 06B0002 Количество на модель: 4

06B0002

4

40

Номер детали на чертеже:

40

Винт

Заводской номер: 04B0022 Количество на модель: 4

04B0022

4

40

Номер детали на чертеже:

40

Screw

Заводской номер: 04B1199 Количество на модель: 4

04B1199

4

41

Номер детали на чертеже:

41

Round nut

Заводской номер: 03B1613 Количество на модель: 2

03B1613

2

42

Номер детали на чертеже:

42

Закрутка

Заводской номер: 61A0019 Количество на модель: 2

61A0019

2

43

Номер детали на чертеже:

43

Кольцо упорное

Заводской номер: 07B0013 Количество на модель: 2

07B0013

2

44

Номер детали на чертеже:

44

Шестерня солнечная

Заводской номер: 41A0003 Количество на модель: 2

41A0003

2

45

Номер детали на чертеже:

45

Крышка

Заводской номер: 53A0009 Количество на модель: 2

53A0009

2

46

Номер детали на чертеже:

46

Шайба

Заводской номер: 06B0008 Количество на модель: 12

06B0008

12

47

Номер детали на чертеже:

47

BOLT

Заводской номер: 00B0017 Количество на модель: 12

00B0017

12

48

Номер детали на чертеже:

48

Шестерня кольцевая

Заводской номер: 41A0001 Количество на модель: 2

41A0001

2

49

Номер детали на чертеже:

49

Planetary carrier

Заводской номер: PLANETARYCARRIER Количество на модель: 2

PLANETARYCARRIER

2

50

Номер детали на чертеже:

50

O-RING

Заводской номер: 12B0206 Количество на модель: 2

12B0206

2

51

Номер детали на чертеже:

51

Rim bolt

Заводской номер: 01B1228 Количество на модель: 24

01B1228

24

51

Номер детали на чертеже:

51

Rim bolt

Заводской номер: 01B1346 Количество на модель: 24

01B1346

24

51

Номер детали на чертеже:

51

Болт

Заводской номер: 01B0181 Количество на модель: 24

01B0181

24

52

Номер детали на чертеже:

52

Hard washer

Заводской номер: 06B0210 Количество на модель: 24

06B0210

24

52

Номер детали на чертеже:

52

Шайба

Заводской номер: 06B0019 Количество на модель: 24

06B0019

24

53

Номер детали на чертеже:

53

Гайка

Заводской номер: 03B0150 Количество на модель: 24

03B0150

24

53

Номер детали на чертеже:

53

Nut

Заводской номер: 03B0840 Количество на модель: 24

03B0840

24

54

Номер детали на чертеже:

54

Hub

Заводской номер: 70A0421 Количество на модель: 2

70A0421

2

55

Номер детали на чертеже:

55

Кольцо

Заводской номер: 76A0002 Количество на модель: 2

76A0002

2

56

Номер детали на чертеже:

56

Oil seal

Заводской номер: 13B0887 Количество на модель: 2

13B0887

2

57

Номер детали на чертеже:

57

Чехол пылезащитный

Заводской номер: 53A0008 Количество на модель: 2

53A0008

2

01Y0036-000-00 REAR AXLE AS CLG-856H 24D0282-000-00 AXLE HOUSING and SPINDLE GP CLG-856H
