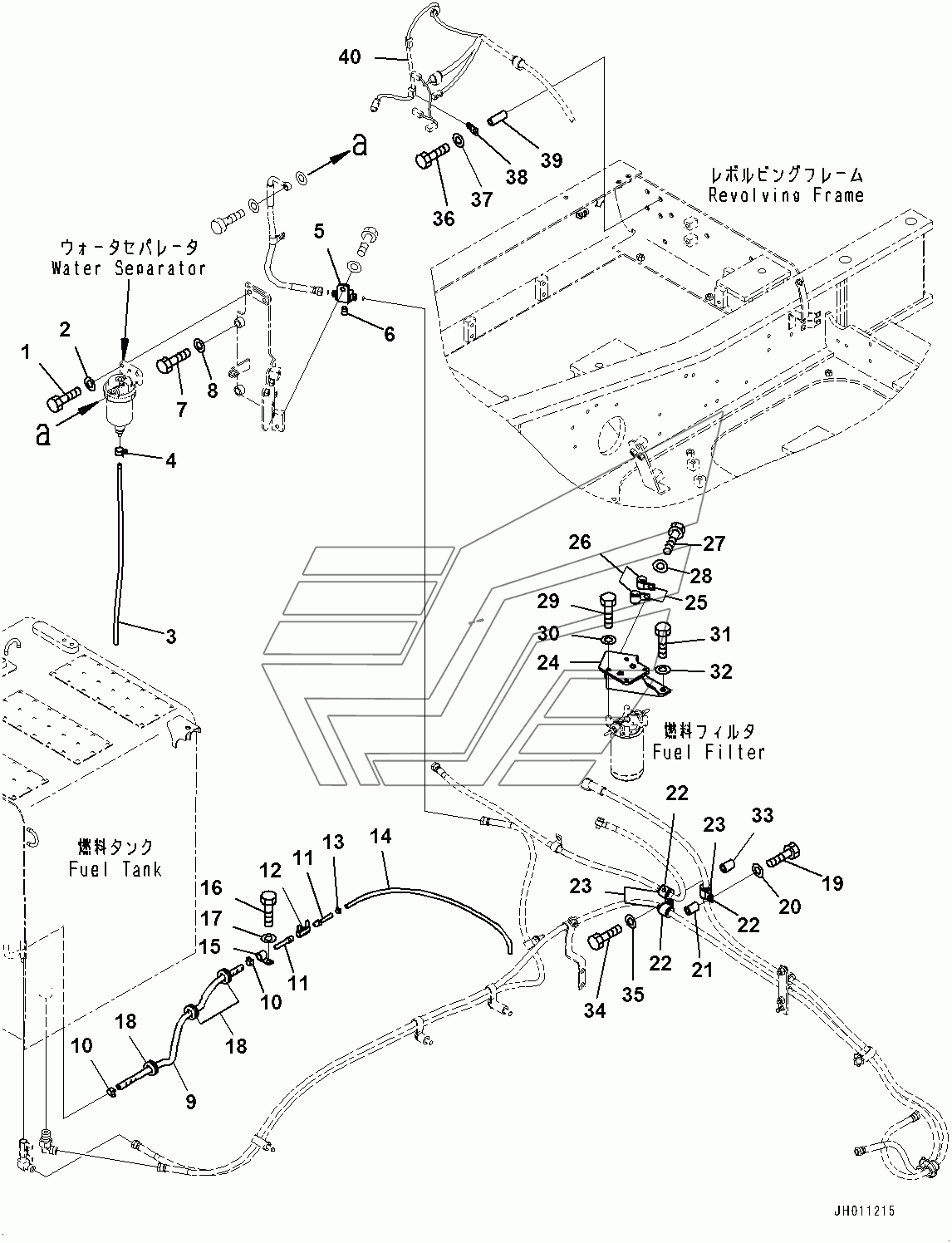

Fuel Piping, Drain Piping (#400001-) PC200-8MO. Каталог 2010г.

Fuel Piping, Fuel Filter Mounting (#400001-) PC200-8MO Fuel Piping, Piping (#400001-400014) PC200-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01010-81035 Количество на модель: 2
01010-81035
2
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
3

Номер детали на чертеже:

3

Tube

Заводской номер: 07270-00860 Количество на модель: 1
07270-00860
1
4

Номер детали на чертеже:

4

CLIP

Заводской номер: 07285-00100 Количество на модель: 1
07285-00100
1
5

Номер детали на чертеже:

5

Tee

Заводской номер: 20Y-04-41660 Количество на модель: 1
20Y-04-41660
1
6

Номер детали на чертеже:

6

PLUG

Заводской номер: 07043-70108 Количество на модель: 1
07043-70108
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81240 Количество на модель: 2
01010-81240
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
9

Номер детали на чертеже:

9

Hose

Заводской номер: 20Y-04-41281 Количество на модель: 1
20Y-04-41281
1
10

Номер детали на чертеже:

10

Clip

Заводской номер: 11Y-09-11140 Количество на модель: 2
11Y-09-11140
2
11

Номер детали на чертеже:

11

NIPPLE

Заводской номер: 20Y-04-31170 Количество на модель: 2
20Y-04-31170
2
12

Номер детали на чертеже:

12

VALVE

Заводской номер: 07700-50240 Количество на модель: 1
07700-50240
1
13

Номер детали на чертеже:

13

CLIP

Заводской номер: 07285-00115 Количество на модель: 1
07285-00115
1
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 07270-01070 Количество на модель: 1
07270-01070
1
15

Номер детали на чертеже:

15

CLIP

Заводской номер: 04434-51612 Количество на модель: 1
04434-51612
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
18

Номер детали на чертеже:

18

GROMMET

Заводской номер: 205-977-7310 Количество на модель: 3
205-977-7310
3
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81275 Количество на модель: 1
01010-81275
1
21

Номер детали на чертеже:

21

COLLAR

Заводской номер: 20Y-03-11220 Количество на модель: 1
20Y-03-11220
1
22

Номер детали на чертеже:

22

CLIP

Заводской номер: 04434-52512 Количество на модель: 3
04434-52512
3
23

Номер детали на чертеже:

23

Cushion

Заводской номер: 198-06-53560 Количество на модель: 3
198-06-53560
3
24

Номер детали на чертеже:

24

Bracket

Заводской номер: 20Y-54-77590 Количество на модель: 1
20Y-54-77590
1
25

Номер детали на чертеже:

25

CLIP

Заводской номер: 04434-52112 Количество на модель: 2
04434-52112
2
26

Номер детали на чертеже:

26

Cushion

Заводской номер: 198-06-53550 Количество на модель: 2
198-06-53550
2
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01010-80825 Количество на модель: 4
01010-80825
4
30

Номер детали на чертеже:

30

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
33

Номер детали на чертеже:

33

SPACER

Заводской номер: 195-33-11220 Количество на модель: 1
195-33-11220
1
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 01010-81260 Количество на модель: 1
01010-81260
1
36

Номер детали на чертеже:

36

BOLT

Заводской номер: 01010-81285 Количество на модель: 1
01010-81285
1
38

Номер детали на чертеже:

38

Clip

Заводской номер: 08057-00812 Количество на модель: 1
08057-00812
1
39

Номер детали на чертеже:

39

COLLAR

Заводской номер: 175-61-17240 Количество на модель: 1
175-61-17240
1
40

Номер детали на чертеже:

40

Wiring Harness

Заводской номер: 20Y-06-43612 Количество на модель: 0
20Y-06-43612
0
