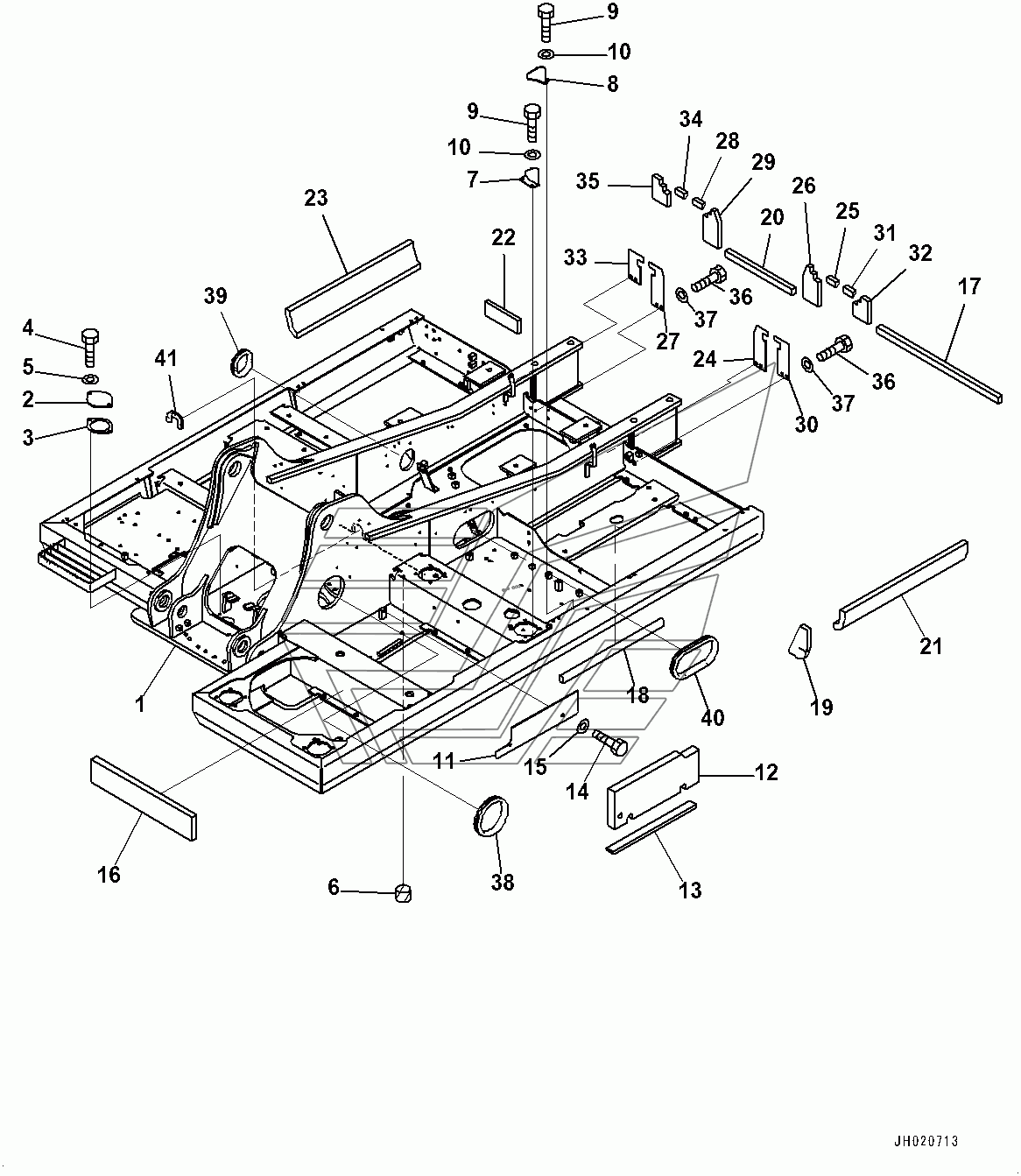

Revolving Frame (#400001-) PC200-8MO. Каталог 2010г.

Revolving Frame (#400015-) PC200-8MO Boom Foot Pin (#400001-400001) PC200-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cover

Заводской номер: 20Y-46-52441 Количество на модель: 1
20Y-46-52441
1

Номер детали на чертеже:

Cover

Заводской номер: 20Y-46-59570 Количество на модель: 1
20Y-46-59570
1

Номер детали на чертеже:

Cover

Заводской номер: 20Y-46-59560 Количество на модель: 1
20Y-46-59560
1

Номер детали на чертеже:

Cover

Заводской номер: 20Y-46-59540 Количество на модель: 1
20Y-46-59540
1

Номер детали на чертеже:

Cover

Заводской номер: 20Y-46-59550 Количество на модель: 1
20Y-46-59550
1
1

Номер детали на чертеже:

1

Frame

Заводской номер: 20Y-46-59800 Количество на модель: 1
20Y-46-59800
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: 205-30-71181 Количество на модель: 1
205-30-71181
1
3

Номер детали на чертеже:

3

GASKET

Заводской номер: 205-30-71191 Количество на модель: 1
205-30-71191
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
6

Номер детали на чертеже:

6

PLUG

Заводской номер: 20Y-46-41280 Количество на модель: 2
20Y-46-41280
2
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 20Y-54-61670 Количество на модель: 1
20Y-54-61670
1
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 20Y-54-61680 Количество на модель: 1
20Y-54-61680
1
11

Номер детали на чертеже:

11

Cover

Заводской номер: Cover Количество на модель: 1
Cover
1
12

Номер детали на чертеже:

12

Sheet

Заводской номер: 20Y-46-52180 Количество на модель: 1
20Y-46-52180
1
13

Номер детали на чертеже:

13

Sheet

Заводской номер: 20Y-46-52172 Количество на модель: 1
20Y-46-52172
1
16

Номер детали на чертеже:

16

Sheet

Заводской номер: 20Y-46-52130 Количество на модель: 1
20Y-46-52130
1
17

Номер детали на чертеже:

17

Sheet

Заводской номер: 20Y-46-52230 Количество на модель: 1
20Y-46-52230
1
18

Номер детали на чертеже:

18

Sheet

Заводской номер: 20Y-46-51162 Количество на модель: 1
20Y-46-51162
1
19

Номер детали на чертеже:

19

Sheet

Заводской номер: 20Y-46-52141 Количество на модель: 1
20Y-46-52141
1
20

Номер детали на чертеже:

20

Sheet

Заводской номер: 20Y-46-52220 Количество на модель: 1
20Y-46-52220
1
21

Номер детали на чертеже:

21

Sheet

Заводской номер: 20Y-54-72361 Количество на модель: 1
20Y-54-72361
1
22

Номер детали на чертеже:

22

Sheet

Заводской номер: 20Y-54-73451 Количество на модель: 1
20Y-54-73451
1
24

Номер детали на чертеже:

24

Plate

Заводской номер: Plate Количество на модель: 1
Plate
1
25

Номер детали на чертеже:

25

Sheet

Заводской номер: 20Y-54-76120 Количество на модель: 1
20Y-54-76120
1
26

Номер детали на чертеже:

26

Sheet

Заводской номер: 20Y-46-59660 Количество на модель: 1
20Y-46-59660
1
28

Номер детали на чертеже:

28

Sheet

Заводской номер: 20Y-54-76110 Количество на модель: 1
20Y-54-76110
1
29

Номер детали на чертеже:

29

Sheet

Заводской номер: 20Y-46-59670 Количество на модель: 1
20Y-46-59670
1
32

Номер детали на чертеже:

32

Sheet

Заводской номер: 20Y-46-59680 Количество на модель: 1
20Y-46-59680
1
35

Номер детали на чертеже:

35

Sheet

Заводской номер: 20Y-46-59690 Количество на модель: 1
20Y-46-59690
1
36

Номер детали на чертеже:

36

BOLT

Заводской номер: 01010-81225 Количество на модель: 8
01010-81225
8
38

Номер детали на чертеже:

38

GROMMET

Заводской номер: 20Y-46-41170 Количество на модель: 1
20Y-46-41170
1
39

Номер детали на чертеже:

39

Grommet

Заводской номер: 20Y-46-51180 Количество на модель: 1
20Y-46-51180
1
40

Номер детали на чертеже:

40

Grommet

Заводской номер: 20Y-46-51190 Количество на модель: 1
20Y-46-51190
1
41

Номер детали на чертеже:

41

Grommet

Заводской номер: 20Y-46-51140 Количество на модель: 1
20Y-46-51140
1
