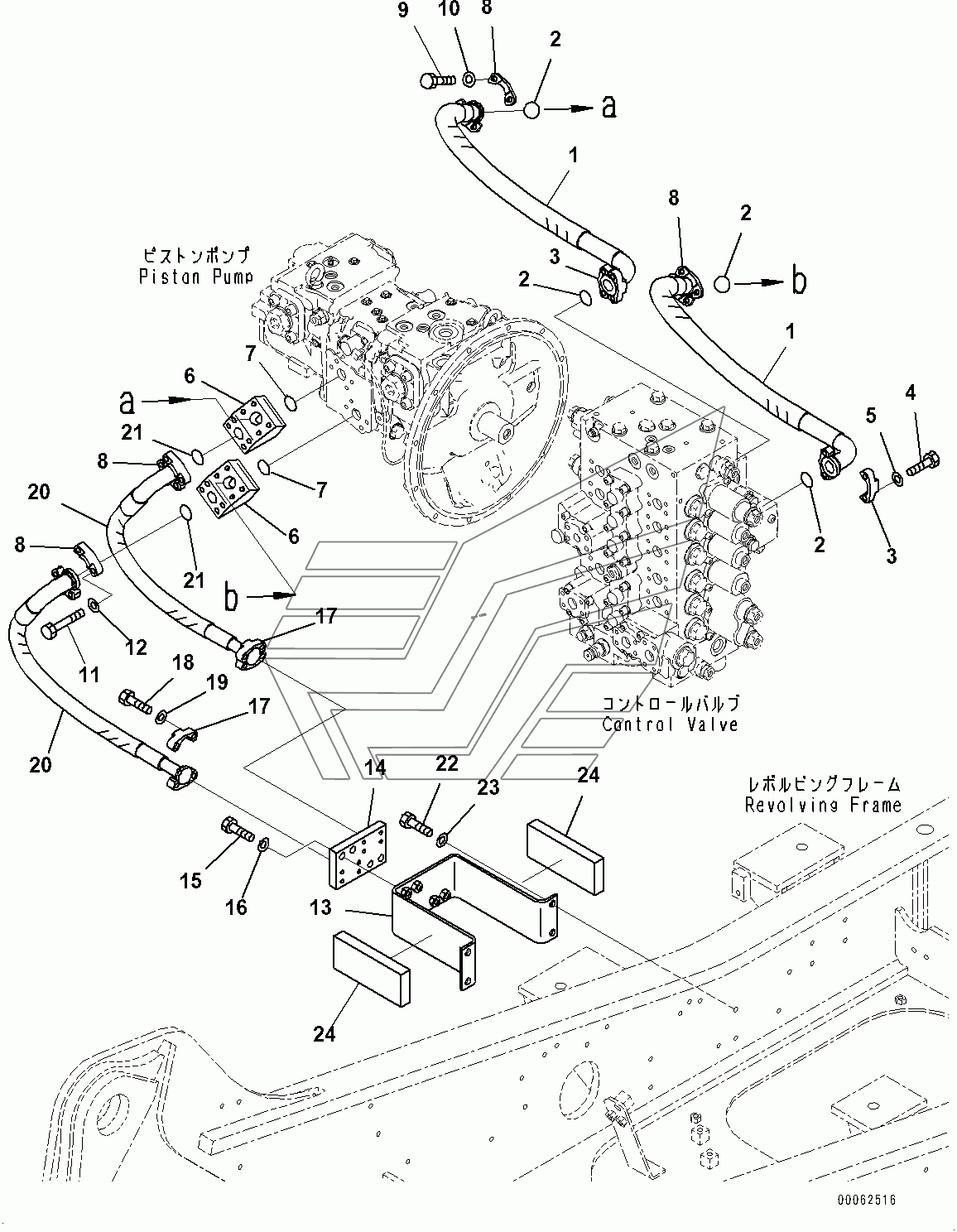

Delivery Piping (#400001-) PC200-8MO. Каталог 2010г.

Suction Piping (#400001-) PC200-8MO Delivery Piping (#400001-) PC200-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
11
13
14
15
16
17
20
22
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose, Flange Type

Заводской номер: 07084-01AA9 Количество на модель: 2
07084-01AA9
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13032 Количество на модель: 4
07000-13032
4
3

Номер детали на чертеже:

3

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
6

Номер детали на чертеже:

6

Block

Заводской номер: 20Y-62-52411 Количество на модель: 2
20Y-62-52411
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 417-875-1670 Количество на модель: 8
417-875-1670
8
13

Номер детали на чертеже:

13

Bracket

Заводской номер: 206-62-21230 Количество на модель: 1
206-62-21230
1
14

Номер детали на чертеже:

14

Bracket

Заводской номер: 20Y-62-52421 Количество на модель: 1
20Y-62-52421
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81245 Количество на модель: 4
01010-81245
4
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
17

Номер детали на чертеже:

17

FLANGE

Заводской номер: 07371-30640 Количество на модель: 4
07371-30640
4
20

Номер детали на чертеже:

20

Hose

Заводской номер: 20Y-62-52480 Количество на модель: 2
20Y-62-52480
2
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
24

Номер детали на чертеже:

24

Sheet

Заводской номер: 206-62-21250 Количество на модель: 2
206-62-21250
2
