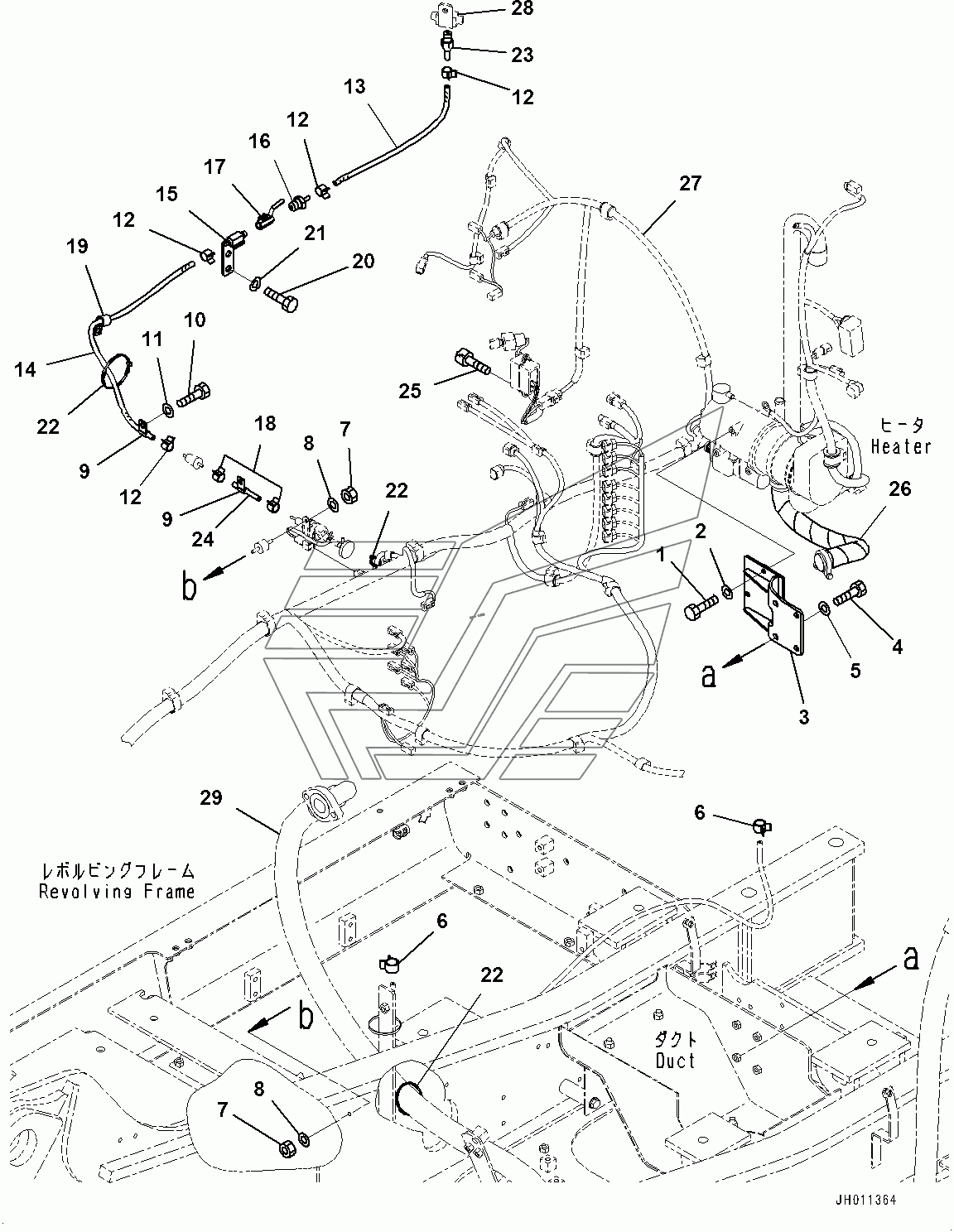

Webasto Heater, Hose (#400001-) PC200-8MO. Каталог 2010г.

Preventive Maintenance Service Connectors (#400001-) PC200-8MO Webasto Heater, Cover (#400001-) PC200-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01010-80825 Количество на модель: 3
01010-80825
3
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 01643-30823 Количество на модель: 3
01643-30823
3
3

Номер детали на чертеже:

3

Bracket

Заводской номер: 20Y-977-7360 Количество на модель: 1
20Y-977-7360
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
6

Номер детали на чертеже:

6

CLIP

Заводской номер: 07285-00095 Количество на модель: 2
07285-00095
2
7

Номер детали на чертеже:

7

Nut

Заводской номер: 01580-30806 Количество на модель: 2
01580-30806
2
9

Номер детали на чертеже:

9

Clip

Заводской номер: 04434-50808 Количество на модель: 2
04434-50808
2
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-80816 Количество на модель: 2
01010-80816
2
13

Номер детали на чертеже:

13

Hose Assembly

Заводской номер: 20Y-977-7321 Количество на модель: 1
20Y-977-7321
1
14

Номер детали на чертеже:

14

Hose Assembly

Заводской номер: 20Y-977-7331 Количество на модель: 1
20Y-977-7331
1
15

Номер детали на чертеже:

15

Joint

Заводской номер: 20Y-977-7340 Количество на модель: 1
20Y-977-7340
1
16

Номер детали на чертеже:

16

Nipple

Заводской номер: 134-977-2840 Количество на модель: 1
134-977-2840
1
17

Номер детали на чертеже:

17

VALVE

Заводской номер: 07700-40240 Количество на модель: 1
07700-40240
1
19

Номер детали на чертеже:

19

CLIP

Заводской номер: 04434-51712 Количество на модель: 1
04434-51712
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
22

Номер детали на чертеже:

22

BAND

Заводской номер: 08034-20536 Количество на модель: 3
08034-20536
3
23

Номер детали на чертеже:

23

NIPPLE

Заводской номер: 07209-01040 Количество на модель: 1
07209-01040
1
24

Номер детали на чертеже:

24

Hose

Заводской номер: 207-977-2170 Количество на модель: 1
207-977-2170
1
25

Номер детали на чертеже:

25

Bolt, Hexagon Socket Head

Заводской номер: 01252-A0820 Количество на модель: 2
01252-A0820
2
26

Номер детали на чертеже:

26

Sheet

Заводской номер: 14X-977-1450 Количество на модель: 1
14X-977-1450
1
27

Номер детали на чертеже:

27

Wiring Harness

Заводской номер: 20Y-06-43612 Количество на модель: 0
20Y-06-43612
0
28

Номер детали на чертеже:

28

Tee

Заводской номер: 20Y-04-41660 Количество на модель: 0
20Y-04-41660
0
29

Номер детали на чертеже:

29

Hose

Заводской номер: 206-62-21171 Количество на модель: 0
206-62-21171
0
