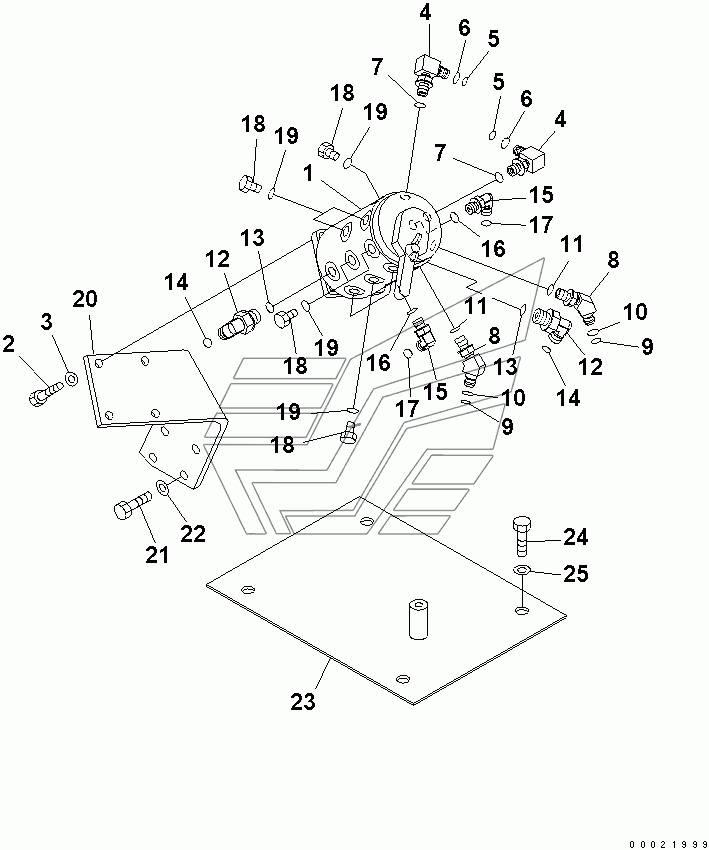

MULTI PATTERN VALVE (MULTI VALVE) (ISO/BACKHOE CHANGE VALVE)(#40607-) PC300LC-7. Каталог 2010г.

ATTACHMENT ADDITIONAL PIPING (2 ACTUATOR) PC300LC-7 MULTI PATTERN VALVE (HOSE) (ISO/BACKHOE CHANGE VALVE)(#40607-) PC300LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
12
14
15
17
18
20
21
22
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE ASS'Y

Заводской номер: 20Y-62-27900 Количество на модель: 1
20Y-62-27900
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 20Y-62-22271 Количество на модель: 2
20Y-62-22271
2
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 201-60-11390 Количество на модель: 1
201-60-11390
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 20Y-62-19560 Количество на модель: 1
20Y-62-19560
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07002-11423 Количество на модель: 2
07002-11423
2
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 20Y-62-25720 Количество на модель: 2
20Y-62-25720
2
12

Номер детали на чертеже:

12

ELBOW

Заводской номер: 21W-62-42490 Количество на модель: 2
21W-62-42490
2
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 02896-11009 Количество на модель: 2
02896-11009
2
15

Номер детали на чертеже:

15

ELBOW

Заводской номер: 11Y-62-12160 Количество на модель: 2
11Y-62-12160
2
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 02896-11008 Количество на модель: 2
02896-11008
2
18

Номер детали на чертеже:

18

PLUG

Заводской номер: 07040-11409 Количество на модель: 8
07040-11409
8
20

Номер детали на чертеже:

20

PLATE

Заводской номер: 207-62-73411 Количество на модель: 1
207-62-73411
1
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
23

Номер детали на чертеже:

23

COVER

Заводской номер: 207-62-73421 Количество на модель: 1
207-62-73421
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
