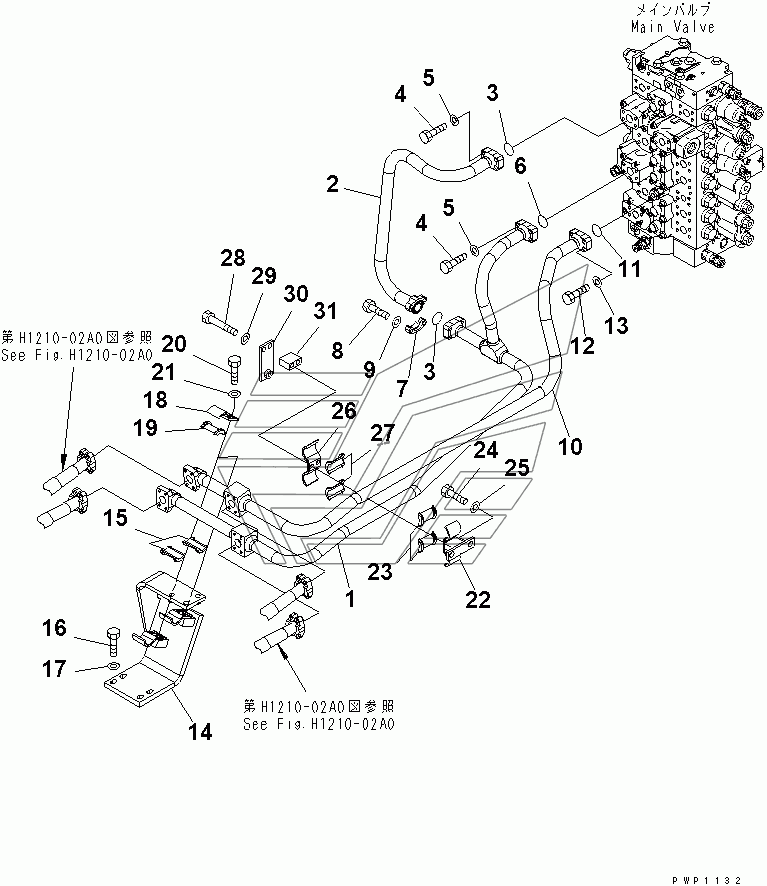

BOOM PIPING (VALVE BOOM PIPING) (WITH ANTI-DROP VALVE) PC300LC-7. Каталог 2010г.

BOOM PIPING (VALVE BOOM PIPING) PC300LC-7 BOOM PIPING (HOSE SIDE) PC300LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 207-62-71223 Количество на модель: 1
207-62-71223
1
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 207-62-71222 Количество на модель: 1
207-62-71222
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 207-62-71231 Количество на модель: 1
207-62-71231
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 07372-21040 Количество на модель: 8
07372-21040
8
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 07000-13032 Количество на модель: 1
07000-13032
1
7

Номер детали на чертеже:

7

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
10

Номер детали на чертеже:

10

TUBE

Заводской номер: 207-62-71211 Количество на модель: 1
207-62-71211
1
14

Номер детали на чертеже:

14

BRACKET

Заводской номер: 207-62-73540 Количество на модель: 1
207-62-73540
1
15

Номер детали на чертеже:

15

SEAT

Заводской номер: 205-62-73430 Количество на модель: 2
205-62-73430
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81235 Количество на модель: 4
01010-81235
4
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
18

Номер детали на чертеже:

18

CLAMP

Заводской номер: 207-62-52430 Количество на модель: 2
207-62-52430
2
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 207-62-71330 Количество на модель: 1
207-62-71330
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81280 Количество на модель: 2
01010-81280
2
26

Номер детали на чертеже:

26

CLAMP

Заводской номер: 207-62-54770 Количество на модель: 1
207-62-54770
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-81290 Количество на модель: 2
01010-81290
2
30

Номер детали на чертеже:

30

BRACKET

Заводской номер: 207-62-73550 Количество на модель: 1
207-62-73550
1
31

Номер детали на чертеже:

31

PLATE

Заводской номер: 20Y-62-45280 Количество на модель: 1
20Y-62-45280
1
BOOM PIPING (VALVE BOOM PIPING) PC300LC-7 BOOM PIPING (HOSE SIDE) PC300LC-7
