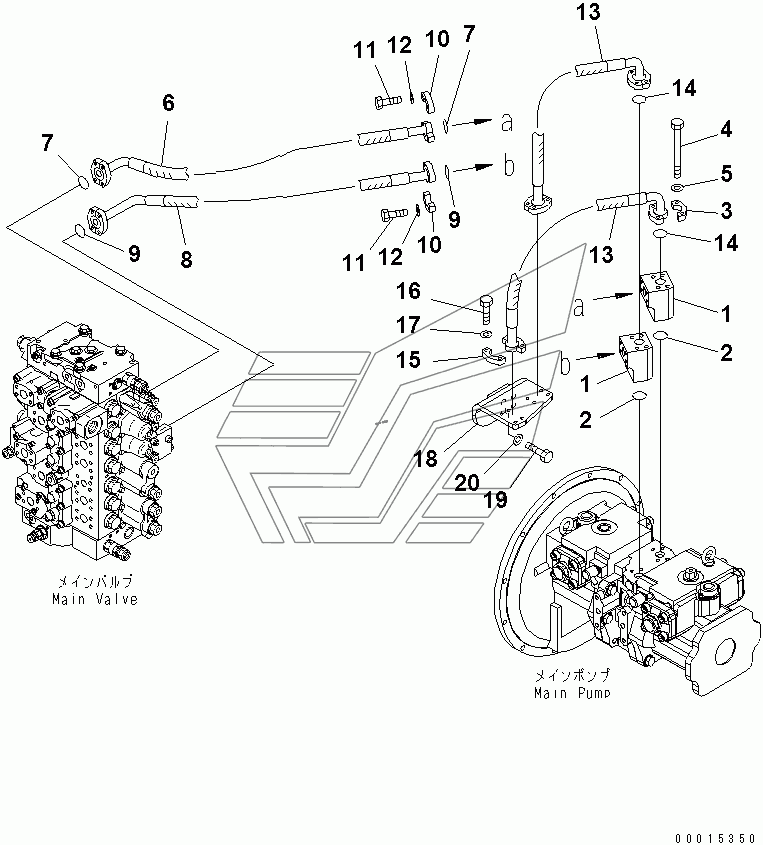

DELIVERY PIPING PC300LC-7. Каталог 2010г.

SUCTION PIPING PC300LC-7 DELIVERY PIPING (WITH INLINE FILTER) PC300LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
11
13
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BLOCK

Заводской номер: 207-62-71121 Количество на модель: 2
207-62-71121
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
3

Номер детали на чертеже:

3

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 207-62-71190 Количество на модель: 8
207-62-71190
8
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 207-62-71750 Количество на модель: 1
207-62-71750
1
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 207-62-71751 Количество на модель: 1
207-62-71751
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
8

Номер детали на чертеже:

8

HOSE, 1100MM

Заводской номер: 207-62-71380 Количество на модель: 1
207-62-71380
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 07372-21035 Количество на модель: 16
07372-21035
16
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 207-62-71760 Количество на модель: 2
207-62-71760
2
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 207-62-71180 Количество на модель: 1
207-62-71180
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81260 Количество на модель: 4
01010-81260
4
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
