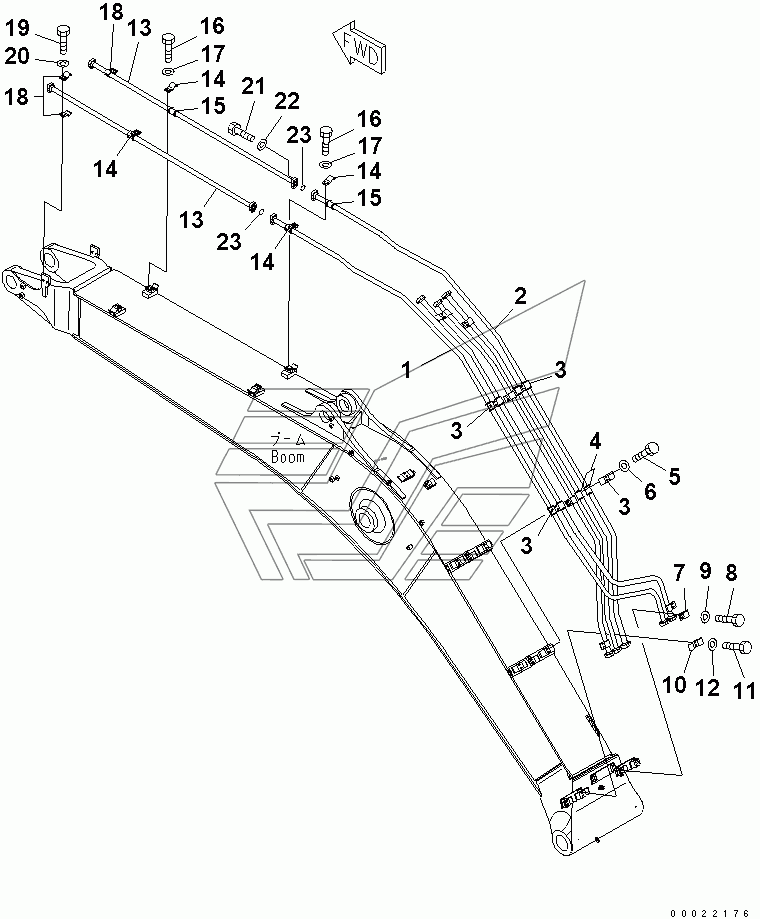

BOOM (BUCKET CYLINDER PIPING)(#40607-) PC300LC-7. Каталог 2010г.

BOOM (BUCKET CYLINDER PIPING)(#40001-40606) PC300LC-7 BOOM (CYLINDER PIN AND WORKING LAMP) PC300LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
10
13
14
21
22
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 207-62-74111 Количество на модель: 1
207-62-74111
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 207-62-74121 Количество на модель: 1
207-62-74121
1
3

Номер детали на чертеже:

3

Clamp

Заводской номер: 207-62-54780 Количество на модель: 4
207-62-54780
4
4

Номер детали на чертеже:

4

SEAT

Заводской номер: 205-62-73431 Количество на модель: 8
205-62-73431
8
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81235 Количество на модель: 8
01010-81235
8
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 207-62-31330 Количество на модель: 1
207-62-31330
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 207-62-54760 Количество на модель: 1
207-62-54760
1
13

Номер детали на чертеже:

13

TUBE

Заводской номер: 207-62-74140 Количество на модель: 2
207-62-74140
2
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 207-62-52350 Количество на модель: 4
207-62-52350
4
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 07372-21040 Количество на модель: 8
07372-21040
8
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
23

Номер детали на чертеже:

23

O-RING

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
